Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt izolowany gG 160A 500VAC | LNH2160MK Hager

Opis i Kluczowe Cechy

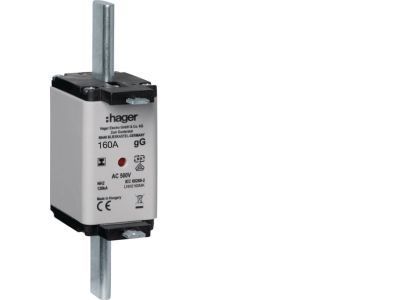

Wkładka bezpiecznikowa nożowa typu NH2 z symbolem LNH2160MK to element ochrony przeciwprzepięciowej o charakterystyce gG, zaprojektowany do pracy przy prądzie znamionowym 160 A i napięciu 500 V AC. Wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt umożliwia bezpieczną i szybką ocenę stanu bezpiecznika oraz wymianę bez ryzyka porażenia. Szerokość wkładki zgodna z standardem NH2.

• Prąd znamionowy 160 A: Zapewnia ochronę obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie 500 V AC: Odpowiedni do zastosowań w sieciach przemysłowych i rozdzielnicach głównych, gwarantuje niezawodne odcięcie w warunkach zwarciowych.
• Charakterystyka gG: Uniwersalna charakterystyka bezpieczników ogólnego zastosowania, chroniąca przewody i urządzenia przed przeciążeniami i zwarciami.
• Podwójny wskaźnik zadziałania: Umożliwia szybkie i jednoznaczne stwierdzenie przepalenia wkładki (optyczny i mechaniczny), skracając czas diagnozy.
• Izolowany uchwyt: Ułatwia bezpieczną wymianę wkładki bez konieczności odłączania całego obwodu (przy wyłączonym napięciu), redukuje ryzyko przypadkowego kontaktu z częściami pod napięciem.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczników nożowych (seria IEC 60269) oraz posiada certyfikat CE, co potwierdza zgodność z obowiązującymi standardami bezpieczeństwa i jakości.

Zastosowanie

Wkładka bezpiecznikowa NH2 gG 160 A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach instalacji przemysłowych oraz komercyjnych.

• Ochrona kabli, przewodów i odbiorników przed skutkami przeciążeń i zwarć.
• Zabezpieczenie linii zasilających w rozdzielnicach głównych budynków użyteczności publicznej.
• Stosowana w układach sterowania i automatyki przemysłowej do ochrony szaf zasilających.
• Wymiana wkładek w istniejących instalacjach NH2 bez konieczności modernizacji podstaw.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej musi być przeprowadzana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od całego obwodu. Należy stosować wyłącznie dedykowane podstawy bezpiecznikowe NH2. Przed montażem sprawdzić stan uchwytu izolowanego – nie używać wkładek z uszkodzonymi elementami izolacyjnymi. Dokręcać śruby mocujące zgodnie z momentem podanym w dokumentacji podstawy. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 160 A.

FAQ

• Czy wkładka ma wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik: optyczny (widoczny z daleka) i mechaniczny (wysuwany trzpień), co umożliwia szybką kontrolę bez demontażu.
• Jakie jest napięcie znamionowe? 500 V AC – przystosowana do sieci przemysłowych (np. 3-fazowych 400 V z zapasem).
• Czy można wymieniać wkładkę pod napięciem? Nie. Należy bezwzględnie odłączyć zasilanie przed manipulacją przy wkładce bezpiecznikowej. Izolowany uchwyt zwiększa bezpieczeństwo tylko przy odłączonym napięciu.
