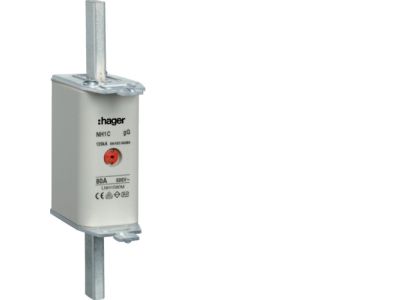

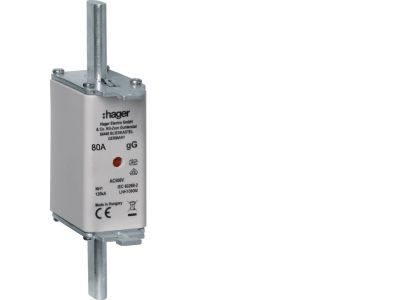

Wkładka bezpiecznikowa nożowa NH1C wskaźnik podwójny uchwyt nieizolowany gG 80A 500 VAC | LNH1080M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1C marki HAGER, o numerze katalogowym LNH1080M, to wysokiej klasy element zabezpieczający przeznaczony do ochrony instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń. Charakterystyka gG (ogólnego przeznaczenia) sprawia, że urządzenie jest niezwykle wszechstronne, chroniąc zarówno kable, jak i przewody w pełnym zakresie prądowym. Prąd znamionowy wynoszący 80A pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, a napięcie znamionowe 500 VAC gwarantuje kompatybilność ze standardowymi sieciami przemysłowymi.

Kluczowym atutem tego modelu jest zastosowanie podwójnego wskaźnika zadziałania (kombiwskazówki), który umożliwia błyskawiczną identyfikację przepalonego bezpiecznika zarówno z góry, jak i z przodu wkładki. Nieizolowane uchwyty metalowe zapewniają solidną konstrukcję mechaniczną, a zwarta budowa typu NH1C (wersja kompaktowa rozmiaru 1) pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicach i podstawach bezpiecznikowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Wysoka zdolność zwarciowa urządzenia gwarantuje skuteczne przerwanie obwodu nawet przy ekstremalnie wysokich prądach zwarciowych, chroniąc tym samym kosztowną infrastrukturę elektryczną.

Zastosowanie

Wkładka HAGER LNH1080M znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Przemysłowych rozdzielnicach głównych i oddziałowych jako główne zabezpieczenie obwodów.
• Złączach kablowych i szafach sterowniczych wymagających selektywności zabezpieczeń.
• Ochronie silników elektrycznych (w układach z odpowiednio dobranymi stycznikami i przekaźnikami).
• Instalacjach fotowoltaicznych i systemach zasilania gwarantowanego po stronie AC.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej NH1C należy przestrzegać następujących zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Montaż i demontaż powinien być wykonywany wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (uchwytu do bezpieczników NH), aby zminimalizować ryzyko porażenia prądem.
• Przed instalacją należy upewnić się, że gniazda w podstawie bezpiecznikowej są czyste i nie wykazują oznak nadmiernego zużycia lub utlenienia, co mogłoby zwiększyć rezystancję styku.
• Należy zweryfikować, czy prąd znamionowy 80A oraz charakterystyka gG są odpowiednie dla chronionego obwodu i zapewniają wymaganą selektywność z innymi urządzeniami ochronnymi.
• Wkładka posiada nieizolowane zaczepy, co wymaga zachowania szczególnej ostrożności podczas prac pod napięciem (zgodnie z procedurami BHP).

FAQ

• Co oznacza charakterystyka gG? Jest to charakterystyka pełnozakresowa, co oznacza, że wkładka chroni zarówno przed przeciążeniami, jak i zwarciami. Jest to najbardziej uniwersalny typ bezpiecznika NH.
• Czy wkładkę NH1C można stosować w podstawach rozmiaru NH1? Tak, wkładki typu NH1C są kompaktową wersją rozmiaru 1 i pasują do standardowych podstaw bezpiecznikowych wielkości 1.
• Do czego służy podwójny wskaźnik? Podwójny wskaźnik (kombiwskazówka) pozwala na wizualną kontrolę stanu wkładki z różnych kątów, co znacznie przyspiesza prace serwisowe w gęsto zabudowanych rozdzielnicach.
