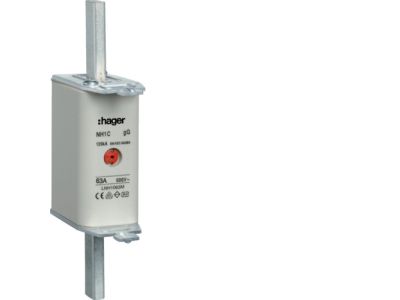

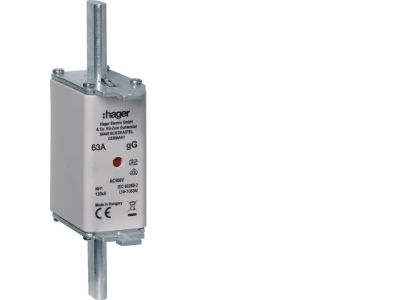

Wkładka bezpiecznikowa nożowa NH1C wskaźnik podwójny uchwyt nieizolowany gG 63A 500 VAC | LNH1063M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH1C o charakterystyce gG (ogólnego przeznaczenia) to kluczowy element zabezpieczający instalacje elektroenergetyczne przed skutkami przeciążeń oraz zwarć. Produkt marki HAGER, o numerze katalogowym LNH1063M, charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na skuteczną ochronę obwodów o średnim obciążeniu. Napięcie znamionowe pracy wynosi 500 V AC, co czyni ją idealnym rozwiązaniem dla standardowych sieci przemysłowych. Wyjątkową cechą tego modelu jest zastosowanie podwójnego wskaźnika zadziałania (kombinowanego), który umożliwia błyskawiczną identyfikację przepalonego bezpiecznika zarówno z góry, jak i z przodu wkładki. Nieizolowany uchwyt metalowy zapewnia solidność konstrukcji i pewne osadzenie w gnieździe bezpiecznikowym.

• Charakterystyka gG: Pełnozakresowa ochrona urządzeń i kabli przed skutkami zwarć i przeciążeń.
• Prąd znamionowy 63 A: Optymalny dla zabezpieczania rozdzielnic i linii zasilających.
• Podwójny wskaźnik: Zwiększa komfort eksploatacji i skraca czas przestojów serwisowych.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczeństwo nawet w przypadku wystąpienia prądów o bardzo wysokich wartościach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które określają parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i zgodności z dyrektywami bezpieczeństwa.

Zastosowanie

Wkładka NH1C gG 63A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle oraz budownictwie komercyjnym. Jest dedykowana do montażu w rozłącznikach bezpiecznikowych oraz podstawach bezpiecznikowych wielkości NH1. Idealnie sprawdza się jako zabezpieczenie główne w szafach sterowniczych, ochronie silników (w połączeniu z odpowiednimi aparatami) oraz w liniach zasilających budynki wielorodzinne i zakłady produkcyjne. Dzięki charakterystyce zwłocznej w zakresie przeciążeń, eliminuje ryzyko nieuzasadnionego zadziałania przy chwilowych skokach prądu rozruchowego.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe jest czyste i wolne od korozji. Wkładkę należy umieszczać w podstawie przy użyciu atestowanego uchwytu izolacyjnego (manewrowego), chyba że rozłącznik posiada zintegrowany system wymiany. Należy zwrócić uwagę na pewny docisk styków nożowych w szczękach podstawy, co minimalizuje rezystancję przejścia i zapobiega nadmiernemu nagrzewaniu się styków. Po zadziałaniu bezpiecznika, przed wymianą na nowy, konieczne jest zidentyfikowanie i usunięcie przyczyny awarii w obwodzie.

FAQ

• Co oznacza skrót NH1C? NH oznacza system bezpieczników niskiego napięcia o dużej mocy (Niederspannungs-Hochleistungs), cyfra 1 określa wielkość fizyczną wkładki, a litera C oznacza wersję kompaktową o mniejszych wymiarach zewnętrznych przy zachowaniu parametrów elektrycznych rozmiaru 1.
• Czy wkładkę można stosować w obwodach prądu stałego (DC)? Standardowo wkładka jest projektowana na napięcie 500 V AC. Zastosowanie w obwodach DC wymaga weryfikacji parametrów obniżających napięcie znamionowe zgodnie z dokumentacją producenta.
• Czy podwójny wskaźnik wymaga dodatkowego zasilania? Nie, wskaźnik zadziałania jest elementem mechanicznym, który aktywuje się automatycznie w momencie przepalenia się topika bezpiecznikowego.
