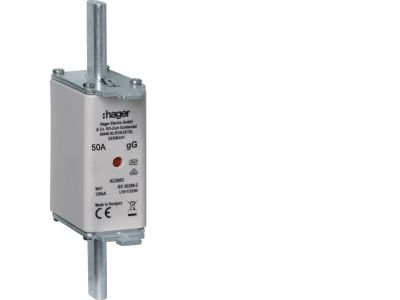

Wkładka bezpiecznikowa nożowa NH1C wskaźnik podwójny uchwyt nieizolowany gG 50A 500 VAC | LNH1050M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH1C o charakterystyce gG (ogólnego przeznaczenia) to kluczowy element zabezpieczający instalacje elektroenergetyczne przed skutkami zwarć i przeciążeń. Produkt marki Hager, o numerze katalogowym LNH1050M, charakteryzuje się prądem znamionowym wynoszącym 50A oraz napięciem znamionowym 500 VAC. Wyposażenie wkładki w podwójny wskaźnik zadziałania (kombinowany) pozwala na błyskawiczną identyfikację stanu bezpiecznika zarówno z góry, jak i z przodu obudowy, co znacząco skraca czas przestojów serwisowych. Nieizolowany uchwyt metalowy zapewnia solidne osadzenie w gnieździe bezpiecznikowym, a zwarta budowa typu NH1C pozwala na optymalizację miejsca w rozdzielnicy przy zachowaniu pełnej wydajności prądowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i powtarzalność parametrów technicznych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które określają standardy dla bezpieczników niskiego napięcia do zastosowań przemysłowych. Dzięki pełnej certyfikacji, wkładka LNH1050M może być stosowana w profesjonalnych instalacjach wymagających wysokiej zdolności zwarciowej, zapewniając selektywność zabezpieczeń w rozbudowanych układach zasilania.

Zastosowanie

Wkładka o charakterystyce gG jest rozwiązaniem uniwersalnym, dedykowanym do ochrony kabli, przewodów oraz urządzeń ogólnego przeznaczenia. Znajduje szerokie zastosowanie w przemyśle, budownictwie komercyjnym oraz infrastrukturze energetycznej. Jest idealnym wyborem do zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz złączach kablowych. Prąd znamionowy 50A pozwala na skuteczną ochronę obwodów o średnim obciążeniu, gdzie wymagana jest wysoka niezawodność i stabilność termiczna połączenia.

Wskazówki Montażowe

Montaż wkładki NH1C powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu ochronnego. Do osadzania i wyjmowania wkładki z gniazda należy bezwzględnie używać atestowanego uchwytu izolacyjnego (manewrowego), potocznie nazywanego chwytakiem NH. Przed montażem należy upewnić się, że styki nożowe są czyste i wolne od zanieczyszczeń, co zapewni minimalną rezystancję przejścia i zapobiegnie nadmiernemu nagrzewaniu się styków. Należy również zweryfikować, czy parametry gniazda bezpiecznikowego są zgodne z rozmiarem NH1 oraz czy prąd znamionowy wkładki odpowiada projektowanemu obciążeniu obwodu.

FAQ

• Co oznacza charakterystyka gG? Jest to charakterystyka pełnozakresowa, co oznacza, że wkładka chroni zarówno przed przeciążeniami, jak i zwarciami. Jest to najczęściej stosowany typ bezpiecznika w instalacjach ogólnych.
• Do czego służy podwójny wskaźnik zadziałania? Podwójny wskaźnik umożliwia wizualną kontrolę stanu wkładki z różnych kątów widzenia, co jest szczególnie istotne w gęsto zabudowanych rozdzielnicach.
• Czy wkładkę można montować pod napięciem? Operacje wymiany wkładek NH powinny być wykonywane w stanie beznapięciowym. Jeśli specyfika instalacji wymaga pracy pod napięciem, należy zachować szczególne środki ostrożności i używać certyfikowanego sprzętu ochronnego (rękawice elektroizolacyjne, przyłbica, uchwyt NH).
