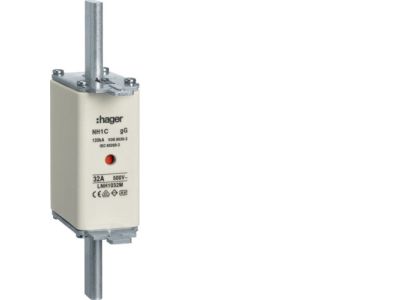

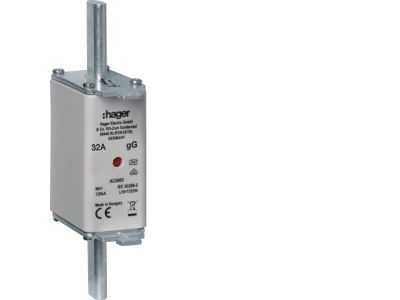

Wkładka bezpiecznikowa nożowa NH1C wskaźnik podwójny uchwyt nieizolowany gG 32A 500 VAC | LNH1032M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH1C o charakterystyce gG (ogólnego przeznaczenia) to kluczowy element zabezpieczający instalacje elektroenergetyczne przed skutkami przeciążeń oraz zwarć. Produkt marki Hager, oznaczony symbolem LNH1032M, charakteryzuje się prądem znamionowym wynoszącym 32A oraz napięciem znamionowym 500 VAC. Dzięki zastosowaniu podwójnego wskaźnika zadziałania (kombinowanego), monterzy oraz obsługa techniczna mogą błyskawicznie zidentyfikować stan bezpiecznika zarówno z góry, jak i z przodu obudowy, co znacząco skraca czas przestojów serwisowych.

• Charakterystyka gG: Zapewnia pełnozakresową ochronę urządzeń i przewodów, reagując zarówno na niewielkie przeciążenia, jak i prądy zwarciowe o dużej wartości.
• Wielkość NH1C: Kompaktowa budowa w standardzie NH1 pozwala na optymalne wykorzystanie miejsca w rozdzielnicach przy zachowaniu wysokiej zdolności zwarciowej.
• Nieizolowany uchwyt: Metalowe zaczepy (uchwyty) są połączone galwanicznie z elementem stykowym, co jest standardem w przemysłowych systemach bezpiecznikowych wymagających solidnego połączenia mechanicznego.
• Wysoka zdolność wyłączania: Urządzenie zostało zaprojektowane do bezpiecznego przerywania obwodów w warunkach ekstremalnych, chroniąc infrastrukturę przed zniszczeniem.

Zgodność z Normami

Wkładka bezpiecznikowa Hager LNH1032M została zaprojektowana i wykonana zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi. Spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, co gwarantuje pełną zamienność z innymi wkładkami systemu NH oraz powtarzalność parametrów elektrotechnicznych. Produkt posiada certyfikację CE, co potwierdza jego bezpieczeństwo i dopuszczenie do obrotu na rynku europejskim w profesjonalnych instalacjach niskiego napięcia.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania:

• Głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Obwodów rozdzielczych w budynkach wielorodzinnych i biurowcach.
• Układów sterowania i zasilania maszyn, gdzie wymagana jest wysoka niezawodność i selektywność zabezpieczeń.
• Zabezpieczeń przedlicznikowych oraz złączy kablowych.

Wskazówki Montażowe

Montaż wkładki NH1C powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu ochronnego. Należy pamiętać o następujących zasadach:

• Użycie uchwytu bezpiecznikowego: Ze względu na nieizolowane zaczepy, do montażu i demontażu wkładki pod napięciem (lub w stanie beznapięciowym dla bezpieczeństwa) należy bezwzględnie używać atestowanego uchwytu izolacyjnego (manewrowego) z rękawem ochronnym.
• Kontrola styków: Przed montażem należy upewnić się, że szczęki w podstawie bezpiecznikowej są czyste i zapewniają odpowiedni docisk, co zapobiega przegrzewaniu się styków.
• Weryfikacja parametrów: Przed instalacją należy potwierdzić, że prąd znamionowy 32A oraz charakterystyka gG są zgodne z projektem instalacji i koordynacją zabezpieczeń.

FAQ

• Co oznacza podwójny wskaźnik zadziałania? Jest to system sygnalizacji, który wizualizuje przepalenie się elementu topikowego w dwóch miejscach na obudowie wkładki, co ułatwia inspekcję w gęsto upakowanych rozdzielnicach.
• Czy wkładkę NH1C można stosować w podstawach NH1? Tak, rozmiar NH1C jest wariantem kompaktowym rozmiaru NH1 i pasuje do standardowych gniazd bezpiecznikowych wielkości 1.
• Czy ta wkładka chroni silniki? Charakterystyka gG chroni silniki przed zwarciami, jednak przy ciężkim rozruchu należy zweryfikować, czy prąd rozruchowy nie spowoduje przedwczesnego zadziałania wkładki (w takich przypadkach często rozważa się charakterystykę aM, o ile ochrona przeciążeniowa jest realizowana przez inne urządzenie).
