Wkładka bezpiecznikowa nożowa NH1C wskaźnik podwójny uchwyt nieizolowany gG 25A 500 VAC | LNH1025M Hager

Opis i Kluczowe Cechy

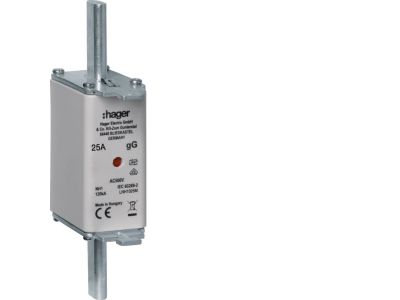

Wkładka bezpiecznikowa nożowa typu NH1C o symbolu LNH1025M to bezpiecznik o charakterystyce gG przeznaczony do zabezpieczania obwodów przed przeciążeniami i zwarciami. Prąd znamionowy 25 A przy napięciu 500 V AC umożliwia niezawodną pracę w instalacjach przemysłowych. Wyposażona w podwójny wskaźnik zadziałania ułatwiający szybką identyfikację przepalonej wkładki oraz nieizolowany uchwyt umożliwiający montaż w standardowych rozłącznikach bezpiecznikowych.

• Charakterystyka gG (ogólnego zastosowania): zapewnia skuteczną ochronę kabli i urządzeń zarówno w warunkach przeciążenia, jak i zwarcia – bezpieczne zabezpieczenie obwodów bez nieuzasadnionych wyłączeń.
• Prąd znamionowy 25 A: dopasowany do obwodów o obciążeniu do 25 A – minimalizuje ryzyko przegrzania i uszkodzenia przewodów.
• Napięcie znamionowe 500 V AC: pozwala na pracę w standardowych instalacjach przemysłowych o napięciu 230/400 V oraz wyższych napięciach do 500 V AC.
• Podwójny wskaźnik zadziałania: mechaniczny i optyczny sygnał przepalenia – skraca czas diagnostyki i wymiany wkładki, zwiększając bezpieczeństwo obsługi.
• Uchwyt nieizolowany: ułatwia bezpieczne wyjmowanie i wkładanie wkładki w rozłączniku bezpiecznikowym (przy odłączonym napięciu) – kompatybilny z narzędziami serwisowymi.
• Wielkość NH1C: standardowy rozmiar nożowej wkładki bezpiecznikowej, pasujący do większości rozłączników serii NH1.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm międzynarodowych dotyczących wkładek bezpiecznikowych nożowych i posiada certyfikację CE. Zaprojektowany zgodnie ze standardami bezpieczeństwa dla aparatury ochronnej w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa nożowa NH1C gG 25 A znajduje zastosowanie w różnorodnych obwodach elektrycznych wymagających niezawodnej ochrony przeciążeniowej i zwarciowej.

• Zabezpieczenie linii kablowych w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Ochrona odbiorników o charakterze ogólnym (np. układy sterowania, oświetlenie, gniazda wtykowe) w obiektach komercyjnych i produkcyjnych.
• Stosowanie w szafach sterowniczych i rozdzielnicach budynkowych jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Element wymienny w istniejących rozłącznikach bezpiecznikowych NH1 – szybka modernizacja i serwis.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Wkładkę montować w rozłączniku bezpiecznikowym przeznaczonym dla wielkości NH1 – zgodnie z dokumentacją techniczną producenta rozłącznika. Do wyjmowania wkładki używać dedykowanego uchwytu izolowanego (ze względu na nieizolowany uchwyt wkładki). Przekrój przewodów oraz obciążenie obwodu należy dobrać do prądu znamionowego 25 A, aby uniknąć przegrzania styków.

FAQ

• Czy wkładka ma podświetlenie LED? Nie, wkładka wyposażona jest w podwójny wskaźnik mechaniczny (element wyczuwalny dotykiem oraz widoczne oznakowanie) sygnalizujący zadziałanie. Nie jest to podświetlenie LED – sygnalizacja jest pasywna, niezależna od źródła zasilania.
• Jaki stopień ochrony IP ma wkładka? Stopień ochrony IP nie jest określony dla samej wkładki – zależy od obudowy rozłącznika bezpiecznikowego, w którym jest montowana. W typowych warunkach rozdzielnicy wewnętrznej (IP20) wkładka nie ma bezpośredniego kontaktu z otoczeniem.
• Czy wkładka nadaje się do obwodów prądu stałego (DC)? Napięcie znamionowe wynosi 500 V AC – producent nie podaje parametrów dla DC. Do zabezpieczania obwodów prądu stałego należy stosować wkładki dedykowane do tego typu napięcia, aby zapewnić prawidłowe wyłączenie łuku.
