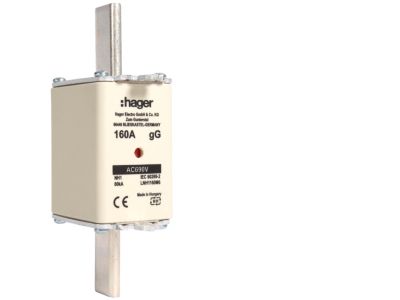

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany gG 160A 690 VAC | LNH1160M6 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 o symbolu LNH1160M6 to element zabezpieczający obwody elektryczne przed przeciążeniami i zwarciami. Charakteryzuje się prądem znamionowym 160 A i napięciem 690 VAC, co czyni ją odpowiednią do instalacji przemysłowych o dużym zapotrzebowaniu mocy. Wyposażona w podwójny wskaźnik zadziałania oraz nieizolowany uchwyt nożowy, umożliwia szybką identyfikację stanu i pewne połączenie w podstawie bezpiecznikowej.

• Prąd znamionowy 160 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania.
• Napięcie znamionowe 690 VAC: Pozwala na stosowanie w przemysłowych sieciach trójfazowych o podwyższonym napięciu.
• Charakterystyka gG: Gwarantuje selektywne wyłączanie zarówno przy przeciążeniach, jak i zwarciu, chroniąc pozostałą część instalacji.
• Podwójny wskaźnik zadziałania: Ułatwia szybkie zlokalizowanie przepalonej wkładki bez konieczności demontażu.
• Uchwyt nieizolowany, rozmiar NH1: Kompatybilny ze standardowymi podstawami bezpiecznikowymi NH1, zapewnia łatwy montaż i wymianę.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz jest oznaczony znakiem CE, potwierdzającym zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa nożowa NH1 znajduje zastosowanie w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona obwodów przed skutkami przeciążeń i zwarć.

• Zabezpieczanie obwodów silnikowych, transformatorowych i grzewczych w instalacjach 690 VAC.
• Stosowanie w rozdzielnicach głównych oraz podrozdzielnicach zakładów produkcyjnych.
• Wymiana w istniejących układach bezpiecznikowych NH1 jako element eksploatacyjny.
• Ochrona linii zasilających w systemach automatyki budynkowej i infrastrukturze przemysłowej.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Wkładkę osadzić w dedykowanej podstawie bezpiecznikowej NH1, upewniając się o prawidłowym styku noży. Przekrój przewodów oraz moment dokręcania zacisków (jeśli dotyczy) dobrać zgodnie z dokumentacją techniczną producenta. Po wymianie sprawdzić ciągłość obwodu.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik, który po przepaleniu wkładki zmienia barwę widoczną przez okienko w podstawie.
• Jakie napięcie maksymalne można przyłożyć? Napięcie znamionowe wynosi 690 VAC – stosowanie przy wyższych napięciach może prowadzić do uszkodzenia lub utraty parametrów ochronnych.
• Czy wkładka nadaje się do obwodów DC? Produkt jest przeznaczony wyłącznie do prądu przemiennego (AC) o napięciu 690 V – dane producenta nie przewidują pracy w obwodach stałoprądowych.
