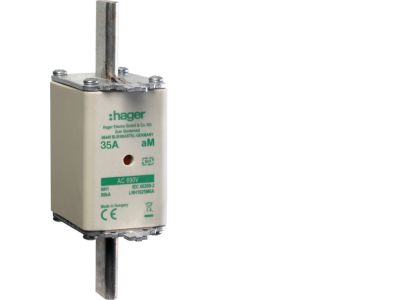

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany aM 35A 690 VAC | LNH1035M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa wielkości NH1 o charakterystyce aM (opóźnionej) przeznaczona do ochrony obwodów silnikowych i zasilających. Prąd znamionowy 35 A przy napięciu do 690 V AC zapewnia skuteczne zabezpieczenie zwarciowe przy zachowaniu odporności na prądy rozruchowe. Wyposażona w podwójny wskaźnik zadziałania (wizualny i mechaniczny) ułatwiający szybką identyfikację przepalonej wkładki. Uchwyt nieizolowany – wymaga zachowania szczególnych środków ostrożności podczas wymiany.

• Prąd znamionowy 35 A: Zabezpiecza obwody o znacznym obciążeniu, w tym silniki elektryczne, przed skutkami zwarć bez ryzyka niepotrzebnych wyłączeń przy rozruchu.
• Napięcie znamionowe 690 V AC: Odpowiednie do pracy w sieciach trójfazowych przemysłowych, gdzie występują podwyższone napięcia międzyfazowe.
• Charakterystyka aM (opóźniona): Toleruje krótkotrwałe prądy rozruchowe silników, jednocześnie szybko przerywając zwarcia.
• Podwójny wskaźnik zadziałania: Mechaniczny sygnalizator na obudowie oraz widoczny przepalony element – umożliwia szybkie zlokalizowanie uszkodzonej wkładki bez konieczności demontażu.
• Wielkość NH1 z uchwytem nieizolowanym: Kompatybilna z podstawami NH1, montaż i wymiana wyłącznie po odłączeniu napięcia.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich (IEC/EN) oraz posiada certyfikat CE. Jej parametry są zgodne ze standardem DIN dla bezpieczników nożowych NH. Dokładne numery norm znajdują się w karcie katalogowej producenta.

Zastosowanie

Dzięki charakterystyce aM i wysokiej zdolności zwarciowej wkładka LNH1035M6A znajduje zastosowanie w ochronie obwodów silnikowych oraz rozdzielnic przemysłowych.

• Ochrona przeciwzwarciowa silników indukcyjnych w szafach sterowniczych i rozdzielnicach głównych.
• Zabezpieczenie linii zasilających maszyny produkcyjne, prasy, sprężarki i wentylatory.
• Stosowana w obwodach sterowania i zasilania styczników, przekaźników oraz układów PLC jako zabezpieczenie przed zwarciem.
• W instalacjach przemysłowych i komercyjnych o napięciu do 690 V AC – ochrona odbiorników o charakterze silnie indukcyjnym.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i odciążeniu obwodu. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH1 na szynie TH35 (DIN). Uchwyt nieizolowany oznacza, że przy dotyku metalowych części istnieje ryzyko porażenia – przed manipulacją upewnij się, że obwód jest wyłączony i odłączony od źródła. Przekrój przewodów przyłączeniowych dobierz zgodnie z obowiązującymi normami (np. dla 35 A min. 6 mm² Cu). Moment dokręcania śrub łączących podaj w dokumentacji podstawy bezpiecznikowej.

FAQ

• Czy wkładka ma wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik – mechaniczny (wysuwany trzpień) oraz optyczny (widoczny przepalony element), co ułatwia szybkie zdiagnozowanie przepalenia bez demontażu.
• Jaka jest różnica między charakterystyką aM a gG? Charakterystyka aM (opóźniona) jest przeznaczona do ochrony obwodów silnikowych – toleruje prądy rozruchowe, podczas gdy gG (ogólnego przeznaczenia) jest szybsza. Wkładka LNH1035M6A posiada właśnie charakterystykę aM.
• Czy uchwyt jest izolowany? Nie, uchwyt jest nieizolowany. Oznacza to, że wymiana wkładki może odbywać się wyłącznie po całkowitym odłączeniu napięcia i przy użyciu odpowiednich narzędzi ochronnych. Montaż zlecaj wyłącznie elektrykom z uprawnieniami.
