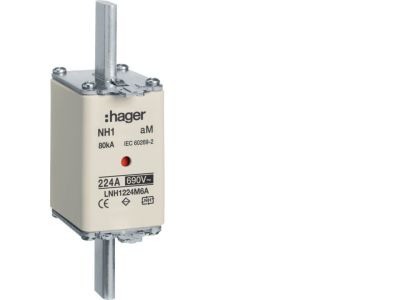

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany aM 224A 690 VAC | LNH1224M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 z wskaźnikiem podwójnym i uchwytem nieizolowanym, oznaczona symbolem LNH1224M6A, przeznaczona jest do zabezpieczania obwodów o napięciu znamionowym 690 V AC i prądzie znamionowym 224 A. Charakterystyka aM zapewnia selektywną ochronę zwarciową, szczególnie w aplikacjach silnikowych, gdzie kluczowe jest szybkie odcięcie prądu zwarciowego bez zbędnego wyzwalania podczas rozruchu. Wskaźnik podwójny umożliwia szybką wizualną kontrolę stanu wkładki – po zadziałaniu sygnalizuje przepalenie, co skraca czas diagnostyki i wymiany.

• Prąd znamionowy 224 A: Gwarantuje pewne zabezpieczenie obwodów o wysokim obciążeniu ciągłym, minimalizując ryzyko przegrzania w normalnych warunkach pracy.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w sieciach trójfazowych o podwyższonym napięciu, typowych dla instalacji przemysłowych.
• Charakterystyka aM: Opóźnione działanie przy przeciążeniach – dostosowane do charakterystyki rozruchowej silników i transformatorów, przy jednoczesnej szybkiej reakcji na zwarcia.
• Wskaźnik podwójny (palnik): Po przepaleniu wkładki widoczny wskaźnik (np. czerwony) pojawia się po obu stronach obudowy, co ułatwia lokalizację uszkodzonego bezpiecznika bez konieczności demontażu.
• Uchwyt nieizolowany: Umożliwia bezpieczny montaż i wymianę w podstawie NH1 przy użyciu standardowych narzędzi izolowanych – zgodnie z zasadami BHP.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa (dyrektywa niskonapięciowa LVD) oraz posiada deklarację zgodności CE. Konstrukcja nawiązuje do powszechnie uznanych standardów dla wkładek bezpiecznikowych nożowych, zapewniając kompatybilność z typowymi podstawami NH1 dostępnymi na rynku.

Zastosowanie

Wkładka bezpiecznikowa NH1 aM 224A przeznaczona jest do zabezpieczania obwodów, w których występują krótkotrwałe przeciążenia, np. przy rozruchu silników. Sprawdza się w następujących scenariuszach:

• Zabezpieczanie obwodów silnikowych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Ochrona transformatorów, dławików i innych odbiorników o charakterze indukcyjnym przed skutkami zwarć.
• Stosowanie w liniach zasilających urządzenia o dużym poborze prądu, np. piece, sprężarki, pompy.
• Jako element zabezpieczeń selektywnych w instalacjach wymagających koordynacji z wyłącznikami nadprądowymi i stycznikami.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Wkładkę umieszcza się w dedykowanej podstawie bezpiecznikowej NH1 montowanej na szynie TH35. Należy stosować przewody o przekroju dobranym do prądu 224 A (zalecany przekrój wg normy PN-HD 60364). Moment dokręcania zacisków podstawy – zgodnie z dokumentacją producenta podstawy. Uchwyt nieizolowany wymaga użycia narzędzi z atestowaną izolacją.

FAQ

• Jak działa wskaźnik podwójny w tej wkładce? Wskaźnik (często nazywany palnikiem) uaktywnia się mechanicznie po zadziałaniu wkładki – wysuwa się na zewnątrz obudowy, stając się widoczny. Podwójny oznacza, że sygnalizacja jest widoczna z obu stron bezpiecznika, co jest szczególnie przydatne w wąskich rozdzielnicach.
• Dlaczego charakterystyka aM, a nie gG? Charakterystyka aM (zwłoczna przy przeciążeniach) jest przeznaczona do ochrony urządzeń o dużym prądzie rozruchowym, np. silników. Nie zabezpiecza przed przeciążeniem ciągłym – w takich przypadkach należy zastosować dodatkowe zabezpieczenie termiczne. Natomiast wkładki gG (ogólnego przeznaczenia) chronią zarówno przed przeciążeniem, jak i zwarciem.
• Czy uchwyt nieizolowany wymaga dodatkowej osłony? Uchwyt nieizolowany nie posiada izolacji, dlatego podczas montażu i wymiany należy używać narzędzi izolowanych i przestrzegać zasad bezpieczeństwa. W normalnej eksploatacji (wkładka zamontowana w podstawie) nie ma ryzyka porażenia, ponieważ obudowa podstawy zapewnia ochronę przed dotykiem części czynnych.
