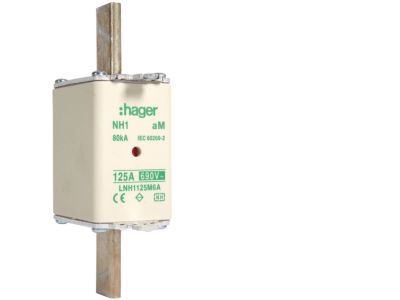

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany aM 125A 690 VAC | LNH1125M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH1 o symbolu LNH1125M6A przeznaczona do zabezpieczania obwodów silnikowych i instalacji przemysłowych. Charakteryzuje się prądem znamionowym 125 A oraz napięciem 690 V AC, co pozwala na bezpieczną pracę w sieciach o podwyższonym napięciu. Dzięki charakterystyce aM (z opóźnieniem) wkładka jest odporna na prądy rozruchowe silników, a podwójny wskaźnik przepalenia ułatwia szybką wizualną kontrolę stanu zabezpieczenia. Konstrukcja nożowa z uchwytem nieizolowanym wymaga stosowania izolowanych narzędzi podczas wymiany.

• Prąd znamionowy 125 A: Zabezpiecza obwody o znacznym obciążeniu, w tym silniki średniej i dużej mocy, bez ryzyka nieuzasadnionego zadziałania w normalnej pracy.
• Napięcie znamionowe 690 V AC: Umożliwia instalację w przemysłowych sieciach trójfazowych o podwyższonym napięciu, zapewniając odpowiednią izolację i bezpieczeństwo.
• Charakterystyka aM: Zaprojektowana do ochrony zwarciowej silników – wytrzymuje chwilowe prądy rozruchowe, eliminując niepotrzebne wyłączenia podczas rozruchu.
• Podwójny wskaźnik przepalenia: Umożliwia szybkie zlokalizowanie przepalonej wkładki z obu stron, co skraca czas przestoju i ułatwia serwis.
• Rozmiar NH1 (uchwyt nożowy): Uniwersalny standard wkładek bezpiecznikowych pasujący do większości podstaw NH1, umożliwiający łatwą wymianę bez konieczności modyfikacji rozdzielnicy.

Zgodność z Normami

Wkładka bezpiecznikowa nożowa spełnia wymagania europejskich norm dotyczących bezpieczników niskiego napięcia oraz posiada oznaczenie CE. Zgodność z standardami DIN dla rozmiaru NH1 gwarantuje kompatybilność z powszechnie stosowanymi podstawami i rozłącznikami bezpiecznikowymi.

Zastosowanie

Wkładka LNH1125M6A dedykowana jest do ochrony zwarciowej silników elektrycznych oraz sieci przemysłowych. Sprawdzi się wszędzie tam, gdzie wymagana jest selektywność zabezpieczeń i odporność na prądy rozruchowe.

• Ochrona zwarciowa silników asynchronicznych (zabezpieczenie przed skutkami zwarć międzyfazowych i doziemnych).
• Zabezpieczenie obwodów sterowania i napędów w rozdzielnicach przemysłowych, liniach produkcyjnych i maszynach.
• Stosowanie w instalacjach o napięciu 690 V AC, np. w zakładach energetycznych, hutach czy kopalniach.
• Wkładka do zastosowań wymagających wysokiej selektywności zabezpieczeń – dobór prądów eliminuje zbędne wyłączenia w górnych stopniach rozdzielnicy.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Należy używać izolowanego narzędzia do wyjmowania wkładki ze względu na nieizolowany uchwyt. Przekrój przewodów i dobór zabezpieczeń przed wkładką powinien być zgodny z projektem instalacji oraz dokumentacją producenta. Po wymianie sprawdzić działanie wskaźnika przepalenia.

FAQ

• Czy wkładka ma wskaźnik przepalenia? Tak, wyposażona jest w podwójny wskaźnik optyczny (czerwona/zielona sygnalizacja) widoczny z obu stron wkładki, co pozwala szybko sprawdzić jej stan bez wyjmowania.
• Jaka charakterystyka bezpiecznika jest stosowana? Charakterystyka aM (z opóźnieniem) – przeznaczona do ochrony zwarciowej silników. Nie należy jej używać do ochrony przeciążeniowej (wymagany dodatkowy wyłącznik termiczny).
• Czy wkładkę można stosować w instalacjach 400 V AC? Tak, napięcie znamionowe 690 V AC obejmuje niższe napięcia, w tym 400 V. Wkładka zapewnia wtedy wysoki margines bezpieczeństwa.
