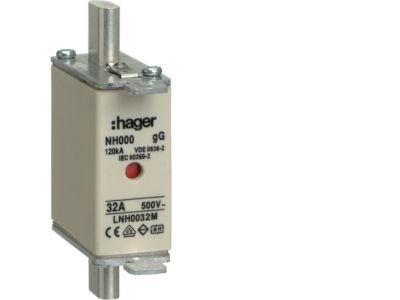

Wkładka bezpiecznikowa nożowa NH000 wskażnik podwójny uchwyt nieizolowany gG 32A 500VAC | LNH0032M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH000 o charakterystyce gG (ogólnego przeznaczenia) to kluczowy element zabezpieczający instalacje elektroenergetyczne przed skutkami zwarć i przeciążeń. Produkt marki Hager, o numerze katalogowym LNH0032M, został zaprojektowany z myślą o maksymalnej niezawodności w warunkach przemysłowych. Prąd znamionowy wynoszący 32A pozwala na skuteczną ochronę obwodów rozdzielczych oraz odbiorników o średnim poborze mocy. Wkładka charakteryzuje się napięciem znamionowym 500V AC, co czyni ją uniwersalnym rozwiązaniem w standardowych sieciach niskiego napięcia.

• Podwójny wskaźnik zadziałania: Wyposażenie wskaźnika umieszczonego zarówno na górnej pokrywie, jak i na środku korpusu, umożliwia błyskawiczną identyfikację przepalonego bezpiecznika, nawet w gęsto zabudowanych rozdzielnicach.
• Charakterystyka gG: Pełnozakresowa ochrona (general purpose) gwarantuje bezpieczne przerwanie prądów zwarciowych oraz długotrwałych przeciążeń.
• Nieizolowany uchwyt: Metalowe zaczepy (uchwyty) są połączone galwanicznie ze stykami nożowymi, co jest standardem w profesjonalnych systemach rozdzielczych wymagających solidnego połączenia mechanicznego.
• Wysoka zdolność zwarciowa: Konstrukcja wkładki pozwala na bezpieczne wyłączenie prądów zwarciowych o bardzo wysokich wartościach, chroniąc infrastrukturę przed zniszczeniem.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i krajowych norm bezpieczeństwa, co jest niezbędne w profesjonalnych instalacjach B2B. Wkładka jest zgodna z normą IEC 60269-1 oraz IEC 60269-2, które określają parametry techniczne i wymiarowe dla niskonapięciowych bezpieczników topikowych. Posiada również certyfikację CE, potwierdzającą dopuszczenie do obrotu na rynku europejskim oraz gwarantującą, że proces produkcji podlega ścisłej kontroli jakościowej marki Hager.

Zastosowanie

Wkładka NH000 gG 32A znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony obwodów odpływowych w szafach sterowniczych i automatyki.
• Zabezpieczania silników elektrycznych (w połączeniu z odpowiednio dobraną aparaturą sterującą).
• Stosowania w rozłącznikach bezpiecznikowych listwowych oraz skrzynkowych typu NH.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej należy zachować szczególne środki ostrożności i przestrzegać poniższych wytycznych:

• Narzędzia: Do montażu i demontażu wkładki należy bezwzględnie używać atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH), aby zminimalizować ryzyko porażenia prądem, szczególnie w przypadku uchwytów nieizolowanych.
• Stan styków: Przed instalacją należy sprawdzić, czy szczęki w podstawie bezpiecznikowej lub rozłączniku są czyste i nie posiadają śladów nadpaleń, co zapewnia optymalny styk elektryczny i zapobiega przegrzewaniu się połączenia.
• Moment docisku: Należy upewnić się, że wkładka jest całkowicie i pewnie osadzona w gnieździe.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy odłączonym obciążeniu, o ile urządzenie przełączające nie jest przystosowane do pracy pod obciążeniem.

FAQ

1. Co oznacza podwójny wskaźnik zadziałania?
Jest to system sygnalizacji wizualnej, który pozwala na sprawdzenie stanu wkładki z dwóch różnych stron. Ułatwia to pracę elektrykowi, gdy dostęp do jednej z części wkładki jest ograniczony przez inne aparaty w rozdzielnicy.

2. Czy wkładkę NH000 można zamontować w podstawie NH00?
Tak, wkładki w rozmiarze NH000 są węższą wersją rozmiaru NH00 i są z nimi kompatybilne pod względem rozstawu noży, co pozwala na ich montaż w tych samych podstawach i rozłącznikach.

3. Czy charakterystyka gG nadaje się do ochrony elektroniki?
Charakterystyka gG jest charakterystyką zwłoczną ogólnego przeznaczenia. Do bardzo czułej elektroniki (półprzewodników) zaleca się stosowanie wkładek o charakterystyce ultraszybkiej (np. gR lub aR), jednak dla standardowych zasilaczy przemysłowych gG jest często wystarczająca jako zabezpieczenie główne.
