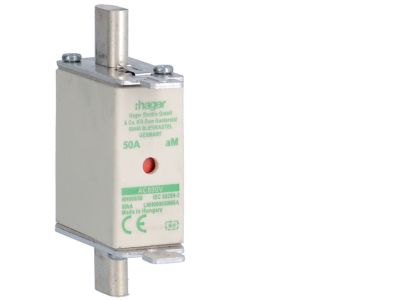

Wkładka bezpiecznikowa nożowa NH000 wskażnik podwójny uchwyt nieizolowany aM 50A 690VAC | LNH000050M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH000 z podwójnym, kombinowanym wskaźnikiem zadziałania (symbol LNH000050M6A) to niezawodne zabezpieczenie zwarciowe dla obwodów przemysłowych i energetyki zawodowej. Prąd znamionowy 50 A pozwala na ochronę odbiorników o znacznym poborze mocy, a napięcie 690 V AC umożliwia pracę w instalacjach trójfazowych o podwyższonym napięciu. Charakterystyka aM (zwarciowa) zapewnia selektywną ochronę przed skutkami zwarć, nie reagując na przeciążenia, co czyni ją idealną do zabezpieczania silników, transformatorów i linii kablowych. Uchwyt nieizolowany ułatwia szybką wymianę w podstawach i rozłącznikach, a podwójny wskaźnik (górny + czołowy) gwarantuje widoczność stanu zadziałania nawet w urządzeniach z okienkiem kontrolnym.

• Prąd znamionowy 50 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania wkładki, odpowiednia m.in. do zabezpieczania silników i rozdzielnic głównych.
• Napięcie znamionowe 690 V AC: Możliwość zastosowania w instalacjach trójfazowych wysokiego napięcia (np. 400 V międzyfazowe z zapasem) oraz w energetyce przemysłowej.
• Charakterystyka aM (zwarciowa): Selektywne wyłączanie zwarć bez zbędnego wyłączania przy przeciążeniach – idealne uzupełnienie dla wyłączników nadprądowych w układzie kaskadowym.
• Podwójny wskaźnik zadziałania (górny + czołowy): Łatwa identyfikacja przepalonej wkładki zarówno w podstawach bez osłon, jak i w rozłącznikach z okienkiem kontrolnym – skraca czas diagnostyki.
• Uchwyt nieizolowany: Szybka i prosta wymiana bez dodatkowych narzędzi izolowanych; ekonomiczne rozwiązanie do standardowych zastosowań w rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa NH000 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla bezpieczników nożowych. Posiada certyfikat CE, co potwierdza spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności. Produkt przeznaczony do montażu w podstawach bezpiecznikowych i rozłącznikach NH zgodnych z wymiarami serii NH000.

Zastosowanie

Wkładka bezpiecznikowa NH000 aM 50A znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona zwarciowa odbiorników o dużym prądzie rozruchowym – bez ryzyka zbędnego wyłączenia przy przeciążeniach.

• Ochrona zwarciowa silników elektrycznych, transformatorów i dławików w szafach sterowniczych i rozdzielnicach przemysłowych.
• Zabezpieczenie linii kablowych i szyn zbiorczych w instalacjach energetyki zawodowej (elektrownie, stacje transformatorowe).
• Stosowanie w rozłącznikach bezpiecznikowych z okienkami kontrolnymi, gdzie wymagana jest widoczność wskaźnika na płycie czołowej.
• Uzupełnienie zabezpieczeń w układach z wyłącznikami nadprądowymi – charakterystyka aM zapewnia selektywność zwarciową.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie lub rozłączniku bezpiecznikowym NH000. Przed montażem sprawdzić zgodność wymiarów (uchwyt nieizolowany) oraz czy uchwyt stykowy nie wykazuje uszkodzeń. Przekrój przewodów oraz moment dokręcania zacisków w podstawie należy dobrać zgodnie z dokumentacją producenta podstawy – dla prądu 50 A zalecany przekrój minimum 10 mm² Cu. Niewłaściwy montaż może prowadzić do przegrzewania i uszkodzenia wkładki.

FAQ

• Czy wkładka ma wskaźnik zadziałania? Tak, wkładka wyposażona jest w podwójny, kombinowany wskaźnik zadziałania: górny (widoczny w podstawach bez osłon) oraz czołowy (widoczny przez okienko kontrolne w rozłącznikach bezpiecznikowych).
• Jaka jest charakterystyka wkładki – do czego służy oznaczenie aM? Charakterystyka aM oznacza wkładkę zwarciową (przeznaczoną do ochrony przed skutkami zwarć). Nie wyłącza ona przy przeciążeniach, dlatego stosuje się ją razem z wyłącznikami nadprądowymi lub termicznymi, które odpowiadają za ochronę przeciążeniową.
• Czy uchwyt jest izolowany? Czy mogę wymieniać wkładkę pod napięciem? Uchwyt wkładki jest nieizolowany – nie zapewnia ochrony przed dotykiem części pod napięciem. Wymianę wolno przeprowadzać wyłącznie po odłączeniu napięcia w obwodzie, przez osobę z odpowiednimi uprawnieniami SEP.
