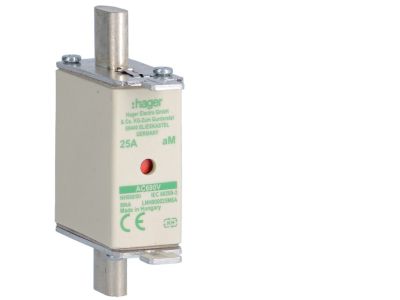

Wkładka bezpiecznikowa nożowa NH000 wskażnik podwójny uchwyt nieizolowany aM 25A 690VAC | LNH000025M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH000 o symbolu LNH000025M6A to element zabezpieczający o charakterystyce aM (przeciwzwarciowej z opóźnieniem), przeznaczony do pracy w obwodach prądu przemiennego o napięciu 690 VAC. Prąd znamionowy 25 A pozwala na bezpieczne odcięcie zwarć w instalacjach o podwyższonych wymaganiach. Wyposażona w podwójny wskaźnik zadziałania ułatwiający szybką identyfikację przepalonej wkładki. Uchwyt nieizolowany umożliwia pewny montaż w podstawach bezpiecznikowych.

• Charakterystyka aM (25 A): opóźnione wyzwalanie – idealna do zabezpieczania odbiorników o charakterze indukcyjnym (silniki, transformatory) bez ryzyka zbędnych wyłączeń przy rozruchu.
• Napięcie znamionowe 690 VAC: wysoka zdolność łączeniowa w sieciach przemysłowych, gwarantująca bezpieczeństwo nawet przy wysokich napięciach roboczych.
• Podwójny wskaźnik zadziałania: wyraźna sygnalizacja przepalenia – przyspiesza lokalizację uszkodzonej wkładki podczas serwisu.
• Uchwyt nieizolowany: odporny na uszkodzenia mechaniczne, przeznaczony do wielokrotnego montażu w podstawach bezpiecznikowych NH000.
• Wielkość NH000: kompaktowa konstrukcja umożliwiająca stosowanie w rozdzielnicach o ograniczonej przestrzeni.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Charakterystyka aM oraz parametry prądowo-napięciowe są zgodne z powszechnie stosowanymi standardami dla wkładek bezpiecznikowych nożowych. Montaż zgodny z zaleceniami producenta gwarantuje pełną skuteczność ochrony.

Zastosowanie

Wkładka bezpiecznikowa NH000 aM 25A 690VAC znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest selektywne zabezpieczenie obwodów przed skutkami zwarć i przeciążeń.

• Zabezpieczanie obwodów silników elektrycznych (np. w napędach, wentylatorach, pompach).
• Ochrona transformatorów, dławików i innych odbiorników o charakterze indukcyjnym przed zwarciami.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorowe w sieciach 400/690 V.
• Wymiana w istniejących podstawach bezpiecznikowych NH000 w ramach modernizacji lub konserwacji instalacji.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV (lub wyższe, w zależności od napięcia sieci). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że jest ono wyłączone (zabezpiecz przed przypadkowym załączeniem). Wkładkę wkładaj w podstawę bezpiecznikową NH000 zgodnie z kierunkiem oznaczonym na obudowie. Uchwyt nieizolowany należy chwytać tylko przy wyłączonym napięciu. Przekrój przewodów doprowadzających dobierz zgodnie z obciążalnością prądową – dla prądu 25 A zalecany przekrój nie mniejszy niż 4 mm² Cu (w zależności od długości i warunków chłodzenia).

FAQ

• Czy wkładka ma wbudowany wskaźnik zadziałania? Tak, produkt wyposażony jest w podwójny wskaźnik mechaniczny, który wizualnie sygnalizuje przepalenie wkładki. Po jego zadziałaniu widoczny jest wyraźny znacznik (np. czerwony lub biały), co ułatwia identyfikację.
• Jaki jest stopień ochrony wkładki? Wkładka bezpiecznikowa nożowa sama w sobie nie ma przypisanego stopnia IP – ochrona zależy od zastosowanej podstawy bezpiecznikowej oraz obudowy rozdzielnicy. Dla standardowych rozdzielnic panelowych przyjmuje się IP20 (ochrona przed dotykiem), a dla instalacji zewnętrznych wymagana jest obudowa o odpowiednio wyższym IP.
• Czy wkładka nadaje się do pracy ciągłej przy prądzie 25 A? Tak, prąd znamionowy 25 A oznacza, że wkładka może przewodzić ten prąd w sposób ciągły bez przegrzewania, o ile temperatura otoczenia nie przekracza wartości dopuszczalnej (zazwyczaj 40°C). Charakterystyka aM zapewnia dodatkowy margines przy rozruchu silników.
