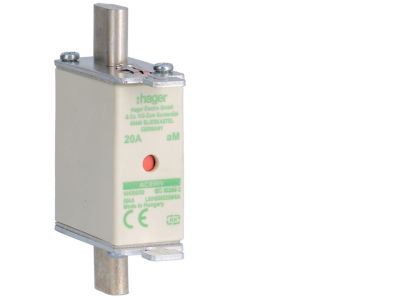

Wkładka bezpiecznikowa nożowa NH000 wskażnik podwójny uchwyt nieizolowany aM 20A 690VAC | LNH000020M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH000 (symbol LNH000020M6A) o charakterystyce aM, zaprojektowana do zabezpieczania obwodów silnikowych. Prąd znamionowy 20 A oraz napięcie 690 VAC gwarantują niezawodną ochronę przed przeciążeniami i zwarciami w instalacjach przemysłowych. Wyposażona w podwójny wskaźnik zadziałania ułatwiający szybką identyfikację przepalonej wkładki.

• Prąd znamionowy 20 A: Zapewnia bezpieczną pracę w obwodach o obciążeniu do 20 A, chroniąc odbiorniki przed skutkami przeciążeń.
• Napięcie znamionowe 690 VAC: Umożliwia stosowanie w instalacjach o podwyższonym napięciu, typowych dla środowisk przemysłowych.
• Charakterystyka aM: Przeznaczona do zabezpieczania silników i urządzeń o charakterze indukcyjnym, zapewniając selektywność przy rozruchu.
• Podwójny wskaźnik zadziałania: Umożliwia szybkie sprawdzenie stanu wkładki bez konieczności jej wyjmowania – oszczędza czas podczas diagnostyki.
• Uchwyt nieizolowany: Przystosowany do bezpiecznego montażu w podstawach NH przy użyciu narzędzi izolowanych – zgodnie z procedurami SEP.

Zgodność z Normami

Wkładka została zaprojektowana zgodnie z europejskimi normami dla bezpieczników nożowych. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i niskiego napięcia. Stosowana w systemach zgodnych ze standardem DIN 43620.

Zastosowanie

Wkładka bezpiecznikowa NH000 aM dedykowana jest do ochrony obwodów silnikowych oraz innych odbiorników o charakterze indukcyjnym w rozdzielnicach przemysłowych i komercyjnych.

• Zabezpieczanie silników elektrycznych przed przeciążeniem i zwarciem w szafach sterowniczych.
• Ochrona obwodów zasilających pompy, wentylatory, sprężarki i inne urządzenia z rozruchem.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Element systemu doboru wkładek w aplikacjach wymagających charakterystyki aM (delayed action).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest wyłączony spod napięcia. Wkładkę należy osadzić w odpowiedniej podstawie NH000 (zgodnej z DIN 43620) przy użyciu narzędzi izolowanych. Przekrój przewodów oraz moment dokręcania połączeń w podstawie – według dokumentacji producenta podstawy. Nie wolno stosować wkładek o parametrach odbiegających od znamionowych dla danego obwodu.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik optyczny, który zmienia barwę (lub wysuwa się) po przepaleniu wkładki – umożliwia łatwe zlokalizowanie uszkodzonego bezpiecznika.
• Jaka jest charakterystyka czasowo-prądowa? Charakterystyka aM (opóźniona) – przeznaczona do zabezpieczania silników i obwodów o wysokim prądzie rozruchowym. Chroni przed zwarciem, dopuszczając chwilowe przeciążenia przy rozruchu.
• Czy mogę stosować tę wkładkę w obwodach prądu stałego? Należy sprawdzić parametry napięcia stałego w dokumentacji technicznej – podane napięcie to 690 VAC. Do obwodów DC zalecane są wkładki dedykowane do prądu stałego. Przed użyciem skonsultuj się z producentem.
