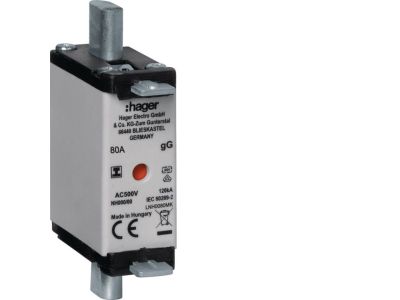

Wkładka bezpiecznikowa nożowa NH000 wskaźnik podwójny uchwyt izolowany gG 80A 500VAC | LNH0080MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH000 w wykonaniu gG (ogólnego przeznaczenia) o prądzie znamionowym 80 A i napięciu 500 V AC, oznaczona symbolem LNH0080MK. Wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt umożliwiający bezpieczną wymianę w rozłączniku bezpiecznikowym. Przeznaczona do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia.

• Prąd znamionowy 80 A: Zapewnia wydajną ochronę obwodów o znacznym obciążeniu, minimalizując ryzyko uszkodzenia izolacji i przegrzania przewodów.
• Napięcie znamionowe 500 V AC: Przystosowana do pracy w instalacjach przemysłowych i rozdzielnicach niskiego napięcia z zachowaniem odpowiednich odstępów izolacyjnych.
• Charakterystyka gG: Uniwersalna charakterystyka czasowo-prądowa zapewniająca ochronę zarówno przed przeciążeniami, jak i zwarciami – odpowiednia do większości odbiorników rezystancyjnych i silników.
• Podwójny wskaźnik zadziałania: Umożliwia szybką identyfikację przepalonej wkładki bez konieczności wyjmowania jej z uchwytu – skraca czas diagnostyki w rozdzielnicy.
• Izolowany uchwyt nożowy: Wykonany z materiału izolacyjnego, ułatwia bezpieczną wymianę wkładki nawet pod napięciem (przy użyciu odpowiedniego narzędzia), zgodnie z zasadami BHP.

Zgodność z Normami

Wkładka bezpiecznikowa LNH0080MK jest zgodna z wymaganiami norm europejskich oraz standardem DIN dotyczącym wielkości NH000. Posiada oznaczenie CE i jest przeznaczona do stosowania w rozłącznikach bezpiecznikowych spełniających odpowiednie przepisy dla instalacji niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH000 gG 80A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed zwarciem i przeciążeniem w obwodach o prądzie znamionowym do 80 A.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Zabezpieczenie odbiorników stacjonarnych (piece, nagrzewnice, maszyny) w instalacjach 3-fazowych.
• Stosowanie jako zabezpieczenie wejściowe w rozdzielnicach piętrowych i licznikowych.
• Wymiana wkładek w istniejących rozłącznikach bezpiecznikowych typu NH w celach modernizacyjnych lub serwisowych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie oraz zabezpieczeniu przed przypadkowym załączeniem. Należy stosować wkładkę wyłącznie w dedykowanym rozłączniku bezpiecznikowym, zapewniającym odpowiednie styki i odstępy izolacyjne. Przed montażem sprawdzić zgodność prądu znamionowego i charakterystyki gG z wymaganiami obwodu. Przekroje przewodów przyłączeniowych oraz moment dokręcania zacisków w rozłączniku – zgodnie z dokumentacją producenta rozłącznika.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik (mechaniczny), który zmienia widoczne oznaczenie po przepaleniu wkładki – umożliwia szybką identyfikację bez wyjmowania elementu.
• Jaki jest stopień ochrony wkładki? Jako element wymienny wkładka nie posiada samodzielnego stopnia IP – ochronę zapewnia obudowa rozłącznika bezpiecznikowego, w którym jest montowana (zazwyczaj IP30 lub wyższy).
• Czy można stosować wkładkę w obwodach DC? Podane napięcie 500 V AC – do zastosowań w obwodach prądu zmiennego. W przypadku prądu stałego należy sprawdzić dane katalogowe producenta lub zastosować wkładkę dedykowaną do DC; nie zaleca się jej używania bez potwierdzenia.
