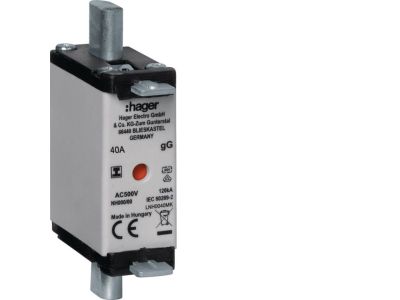

Wkładka bezpiecznikowa nożowa NH000 wskażnik podwójny uchwyt izolowany gG 40A 500VAC | LNH0040MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH000 o symbolu LNH0040MK to element zabezpieczający o charakterystyce gG, przeznaczony do pracy przy prądzie znamionowym 40 A i napięciu 500 V AC. Wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt, co zwiększa bezpieczeństwo obsługi i ułatwia identyfikację uszkodzonego elementu.

• Prąd znamionowy 40 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przewody i odbiorniki przed przetężeniami.
• Napięcie znamionowe 500 V AC: przystosowana do instalacji niskiego napięcia w systemach trójfazowych i jednofazowych.
• Charakterystyka gG: gwarantuje selektywną ochronę przewodów i kabli w zastosowaniach ogólnych – przeciążenia i zwarcia.
• Podwójny wskaźnik zadziałania: wizualna sygnalizacja przepalenia wkładki z obu stron, umożliwia szybkie zlokalizowanie uszkodzonego elementu bez konieczności demontażu.
• Izolowany uchwyt: podnosi poziom bezpieczeństwa podczas wymiany wkładki, minimalizując ryzyko przypadkowego kontaktu z częściami znajdującymi się pod napięciem (po odłączeniu obwodu).
• Rozmiar NH000: standardowa wkładka nożowa kompatybilna z podstawami bezpiecznikowymi NH000, stosowanymi w rozdzielnicach głównych i podrozdzielnicach.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm dotyczących bezpieczeństwa i niezawodności w instalacjach elektrycznych. Posiada oznaczenie CE. Wkładka spełnia standardy stawiane aparaturze modułowej w obwodach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH000 gG znajduje zastosowanie w ochronie obwodów odbiorczych oraz w układach rozdzielczych budynków przemysłowych i użyteczności publicznej.

• Zabezpieczenie przewodów i kabli przed przeciążeniami i zwarciami w instalacjach niskiego napięcia.
• Ochrona obwodów oświetleniowych, gniazd wtyczkowych i odbiorników przemysłowych.
• Stosowana w rozdzielnicach głównych i podrozdzielnicach jako element wymienny w podstawach NH000.
• W układach automatyki budynkowej i sterowania do selektywnej ochrony obwodów.

Wskazówki Montażowe

Montaż wkładki w podstawie bezpiecznikowej NH000 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od obwodu. Przekrój przewodów przyłączeniowych do podstawy dobrać zgodnie z prądem znamionowym wkładki. Moment dokręcania śrub w podstawie stosować według dokumentacji producenta. Stosować narzędzia izolowane.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik widoczny z obu stron, który informuje o przepaleniu wkładki bez konieczności jej wyjmowania.
• Jaka charakterystyka ma ta wkładka? Posiada charakterystykę gG (ogólnego zastosowania) – przeznaczona do ochrony przewodów i kabli przed przeciążeniem i zwarciem.
• Czy można wymieniać wkładkę pod napięciem? Mimo izolowanego uchwytu, zawsze zaleca się odłączenie napięcia przed każdą manipulacją, zgodnie z zasadami bezpieczeństwa i przepisami BHP.
