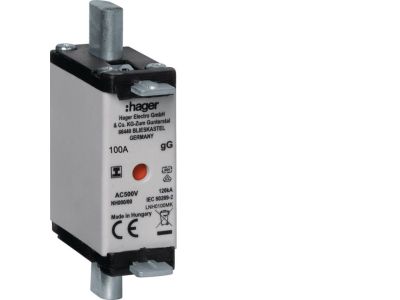

Wkładka bezpiecznikowa nożowa NH000 wskaźnik podwójny uchwyt izolowany gG 100A 500VAC | LNH0100MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH000 o symbolu LNH0100MK, z charakterystyką gG, prądzie znamionowym 100A i napięciu 500VAC. Wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt, zapewnia bezpieczną i niezawodną ochronę przewodów przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Konstrukcja NH000 gwarantuje kompatybilność z podstawami bezpiecznikowymi tego samego rozmiaru.

• Prąd znamionowy 100A: Gwarantuje prowadzenie prądu w obwodach o znacznym obciążeniu bez ryzyka przegrzania, z zachowaniem marginesu przeciążeniowego charakterystyki gG.
• Napięcie znamionowe 500VAC: Zapewnia niezawodne działanie w sieciach niskiego napięcia do 500 V prądu przemiennego.
• Charakterystyka gG (ogólnego zastosowania): Obejmuje ochronę przewodów i kabli przed przeciążeniami i zwarciami, co czyni ją uniwersalnym rozwiązaniem w rozdzielnicach i liniach zasilających.
• Podwójny wskaźnik zadziałania: Umożliwia szybką identyfikację przepalonej wkładki bez konieczności wyjmowania – wskaźnik widoczny z obu stron (w zależności od pozycji montażu), co skraca czas awarii i obsługi.
• Izolowany uchwyt: Ułatwia bezpieczne operacje wyjmowania i wkładania wkładki, redukując ryzyko przypadkowego kontaktu z częściami pod napięciem podczas wymiany.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich europejskich norm dla wkładek bezpiecznikowych (seria norm dotyczących bezpieczników niskiego napięcia). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Dokładne numery norm dostępne na żądanie u producenta.

Zastosowanie

Wkładka bezpiecznikowa NH000 gG 100A przeznaczona jest do ochrony przewodów i kabli przed przeciążeniami i zwarciami w instalacjach niskiego napięcia do 500VAC. Sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz przemysłowych systemach dystrybucji energii.

• Ochrona obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie przewodów w instalacjach przemysłowych i komercyjnych.
• Stosowanie w systemach dystrybucji energii do 500VAC wymagających ochrony gG.
• Wymiana i uzupełnienie istniejących zabezpieczeń w podstawach bezpiecznikowych NH000.

Wskazówki Montażowe

Wkładka przeznaczona jest do montażu w odpowiedniej podstawie bezpiecznikowej dla rozmiaru NH000. Wszelkie prace powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed wyjęciem lub włożeniem wkładki należy upewnić się, że obwód jest odłączony. Przekrój przewodów należy dobrać do prądu znamionowego 100A zgodnie z normami instalacyjnymi. Po wymianie sprawdzić prawidłowe osadzenie wkładki w podstawie.

FAQ

• Czy wkładka ma wskaźnik zadziałania? Tak, posiada podwójny wskaźnik mechaniczny, który wysuwa się lub zmienia kolor po przepaleniu – umożliwia szybkie zlokalizowanie uszkodzonego bezpiecznika bez konieczności jego demontażu.
• Jaki jest stopień ochrony wkładki? Sama wkładka nie ma przypisanego stopnia IP – stopień ochrony zapewnia zastosowana podstawa bezpiecznikowa. W standardowych podstawach NH000 uzyskuje się ochronę przed dotykiem palcem (IPXXB) oraz ochronę przed ciałami stałymi.
• Czy mogę użyć tej wkładki do zabezpieczenia silnika? Charakterystyka gG jest przeznaczona do ochrony przewodów i kabli. Do bezpośredniej ochrony silników należy stosować wkładki o charakterystyce aM. Wkładka LNH0100MK sprawdzi się natomiast w obwodach zasilających silniki jako zabezpieczenie przewodów.
