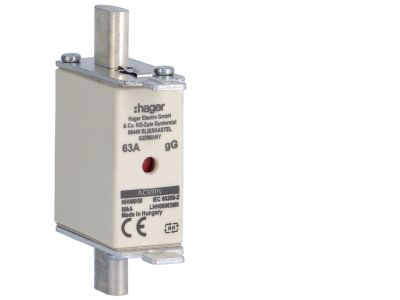

Wkładka bezpiecznikowa nożowa NH00 wskażnik podwójny uchwyt nieizolowany gG 63A 690VAC | LNH00063M6 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH00 z podwójnym wskaźnikiem zadziałania, oznaczona symbolem LNH00063M6, zapewnia niezawodne zabezpieczenie przeciążeniowe i zwarciowe w obwodach przemysłowych. Prąd znamionowy 63 A oraz napięcie 690 V AC gwarantują bezpieczną pracę w wymagających aplikacjach energetyki zawodowej. Wkładka wyposażona jest w uchwyt nieizolowany, ułatwiający manipulację w podstawach i rozłącznikach rozmiaru NH00.

• Prąd znamionowy 63 A (charakterystyka gG): Zabezpiecza obwody przed przeciążeniami i zwarciami w instalacjach o znacznym obciążeniu, zapewniając selektywność w rozdzielnicach.
• Napięcie znamionowe 690 V AC: Przystosowana do pracy w sieciach o podwyższonym napięciu – typowe zastosowania w przemyśle i energetyce zawodowej.
• Podwójny, kombinowany wskaźnik zadziałania: Umożliwia szybką identyfikację przepalonej wkładki zarówno w podstawach bezpiecznikowych (wskaźnik górny), jak i w rozłącznikach bezpiecznikowych (wskaźnik na płycie czołowej widoczny w okienku kontrolnym).
• Wkładka nożowa NH00 z uchwytem nieizolowanym: Kompatybilna z typowymi podstawami i rozłącznikami dla rozmiaru NH00, łatwa w montażu i wymianie.
• Korpus porcelanowy: Wytrzymały materiał zapewniający odporność termiczną i mechaniczną w warunkach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa nożowa NH00 LNH00063M6 została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH00 znajduje zastosowanie w zabezpieczeniach obwodów odbiorczych w energetyce zawodowej, przemyśle oraz w rozdzielnicach głównych i podrozdzielniach.

• Zabezpieczenie obwodów silnikowych, transformatorów i innych odbiorników przemysłowych.
• Stosowana w podstawach bezpiecznikowych NH00 bez osłon, gdzie górny wskaźnik jest dobrze widoczny.
• Stosowana w rozłącznikach bezpiecznikowych NH00 z okienkami kontrolnymi – podwójny wskaźnik zapewnia łatwą kontrolę stanu wkładki.
• Idealna do zastosowań wymagających selektywności w układach dystrybucji energii.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Przed zamontowaniem należy sprawdzić zgodność parametrów prądowych i napięciowych z wymaganiami obwodu. Wkładkę wkłada się do podstawy lub rozłącznika bezpiecznikowego zgodnie z instrukcją producenta. Nie należy używać wkładek z uszkodzonym korpusem lub wskaźnikiem.

FAQ

• Jak sprawdzić, czy wkładka jest przepalona? Wkładka wyposażona jest w podwójny wskaźnik zadziałania. W podstawach bezpiecznikowych wskaźnik znajduje się na górze, w rozłącznikach z okienkiem kontrolnym – na płycie czołowej. Przy przepaleniu wskaźnik zmienia się (zwykle z niebieskiego na czerwony lub pojawia się element sygnalizacyjny).
• Czy wkładka nadaje się do zastosowań DC? Wkładka jest przeznaczona do napięcia przemiennego 690 V AC. Do obwodów prądu stałego należy stosować wkładki dedykowane do DC – zalecamy sprawdzenie specyfikacji producenta.
• Jaki jest stopień ochrony wkładki? Stopień ochrony jest determinowany przez obudowę (podstawę lub rozłącznik). Sama wkładka nie ma przypisanego stopnia IP – należy stosować ją w odpowiedniej obudowie zapewniającej wymagane IP.
