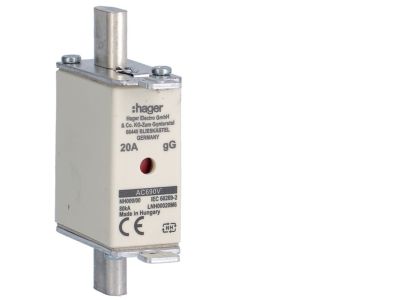

Wkładka bezpiecznikowa nożowa NH00 wskażnik podwójny uchwyt nieizolowany gG 20A 690VAC | LNH00020M6 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa LNH00020M6 w podstawie NH00 z charakterystyką gG 20 A i napięciem znamionowym 690 V AC zapewnia niezawodną ochronę przeciążeniową i zwarciową w instalacjach przemysłowych. Wyposażona w podwójny wskaźnik zadziałania oraz nieizolowany uchwyt ułatwiający wymianę, stanowi kompletny element do zabezpieczania obwodów o umiarkowanym obciążeniu.

• Prąd znamionowy 20 A (gG): Odpowiedni do ochrony przewodów i odbiorników o średnim poborze mocy – zapobiega przegrzaniu i uszkodzeniom przy przeciążeniach oraz zwarciu.
• Napięcie znamionowe 690 V AC: Umożliwia bezpieczną pracę w przemysłowych sieciach trójfazowych o podwyższonym napięciu, zachowując wymaganą zdolność wyłączania.
• Charakterystyka gG (ogólnego przeznaczenia): Chroni zarówno przewody, jak i urządzenia końcowe przed skutkami zwarć i długotrwałych przeciążeń.
• Podwójny wskaźnik zadziałania: Wyraźnie sygnalizuje przepalenie wkładki – ułatwia szybkie zlokalizowanie i wymianę uszkodzonego elementu bez konieczności pomiaru.
• Nieizolowany uchwyt nożowy: Umożliwia pewne osadzenie w podstawie NH00 i prostą wymianę, jednak wymaga zachowania ostrożności przy pracy pod napięciem (zgodnie z zasadami BHP).

Zgodność z Normami

Wkładka bezpiecznikowa LNH00020M6 została zaprojektowana zgodnie z obowiązującymi normami europejskimi dla bezpieczników nożowych. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności. Przeznaczona do montażu w podstawach NH00 według standardu DIN 43620.

Zastosowanie

Wkładka bezpiecznikowa NH00 gG sprawdza się w ochronie obwodów odbiorczych w rozdzielnicach przemysłowych i budynkach użyteczności publicznej. Dzięki charakterystyce gG nadaje się do zabezpieczania zarówno linii kablowych, jak i silników o umiarkowanym rozruchu.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w instalacjach niskiego napięcia (do 690 V AC).
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w halach produkcyjnych, magazynach i budynkach komercyjnych.
• Zastosowanie w szafach sterowniczych – ochrona torów zasilania sterowników PLC, styczników i przekaźników.
• Wymiana w istniejących podstawach NH00 – jako standardowy element eksploatacyjny w systemach bezpiecznikowych.

Wskazówki Montażowe

Montaż oraz wymianę wkładki bezpiecznikowej może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Wkładkę osadza się w podstawie NH00 (szyna TH35/DIN w przypadku podstaw z zaciskami) – uchwyt nieizolowany wymaga użycia narzędzi izolowanych. Przekrój przewodów przyłączonych do podstawy dobrać zgodnie z obciążalnością prądową (min. 2,5 mm² dla 20 A, w zależności od długości i temperatury otoczenia). Moment dokręcania śrub zacisków podstawy – według dokumentacji producenta podstawy.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik mechaniczny, który wyraźnie zmienia położenie po przepaleniu wkładki – ułatwia to szybką identyfikację uszkodzonego bezpiecznika.
• Jakie jest napięcie znamionowe i prąd? Napięcie znamionowe wynosi 690 V AC, a prąd znamionowy 20 A (charakterystyka gG). Wkładka przeznaczona jest do obwodów prądu przemiennego.
• Czy uchwyt jest izolowany? Nie, uchwyt jest nieizolowany. Podczas wymiany wkładki pod napięciem (niedozwolone) grozi porażeniem – zawsze należy odłączyć napięcie i stosować środki ochrony osobistej.
