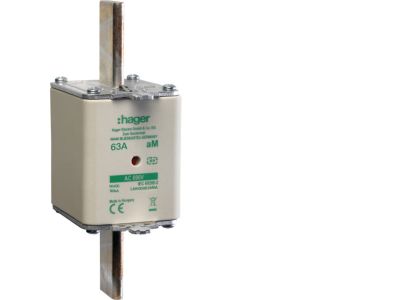

Wkładka bezpiecznikowa nożowa NH00 wskażnik podwójny uchwyt nieizolowany aM 63A 690VAC | LNH00063M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH00 z podwójnym wskaźnikiem zadziałania, o prądzie znamionowym 63 A i napięciu 690 VAC, przeznaczona do ochrony zwarciowej obwodów silnikowych. Charakteryzuje się charakterystyką aM, co czyni ją odpowiednią do współpracy z wyłącznikami termicznymi w układach napędowych. Wkładka wyposażona jest w nieizolowany uchwyt oraz kombinowany wskaźnik widoczny w okienkach kontrolnych rozłączników bezpiecznikowych.

• Prąd znamionowy 63 A: Zapewnia skuteczną ochronę zwarciową w obwodach o znacznym obciążeniu, minimalizując ryzyko uszkodzenia instalacji.
• Napięcie znamionowe 690 VAC: Umożliwia pracę w sieciach przemysłowych o podwyższonym napięciu, zgodnie z wymaganiami energetyki zawodowej.
• Charakterystyka aM (zwarciowa do silników): Dedykowana do zabezpieczania silników elektrycznych przed skutkami zwarć, bez zbędnego wyłączania przy prądach rozruchowych.
• Podwójny wskaźnik zadziałania: Ułatwia szybką identyfikację przepalonej wkładki w rozłącznikach wyposażonych w okienko kontrolne, skracając czas przeglądów.
• Uchwyt nieizolowany: Umożliwia bezpieczne wyjmowanie i wymianę wkładki przy użyciu odpowiednich narzędzi, pod warunkiem odłączenia napięcia.

Zgodność z Normami

Wkładka bezpiecznikowa LNH00063M6A została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jest przeznaczona do montażu w standardowych podstawach i rozłącznikach bezpiecznikowych NH00.

Zastosowanie

Wkładka znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona zwarciowa urządzeń odbiorczych, szczególnie w przemyśle i energetyce zawodowej.

• Zabezpieczanie silników elektrycznych w połączeniu z wyłącznikami termicznymi lub przekaźnikami przeciążeniowymi.
• Stosowanie w rozłącznikach bezpiecznikowych z okienkiem kontrolnym do wizualnej kontroli stanu wkładki.
• Montaż w podstawach bezpiecznikowych NH00 w rozdzielnicach przemysłowych.
• Ochrona obwodów zasilających maszyny i urządzenia w energetyce zawodowej oraz różnych gałęziach przemysłu.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Wkładkę montuje się w odpowiedniej podstawie lub rozłączniku NH00 na szynie TH35 lub innym systemie mocowania zgodnym z dokumentacją. Należy stosować narzędzia izolowane i przestrzegać zaleceń producenta dotyczących momentu dokręcania połączeń. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 63 A i obowiązującymi normami.

FAQ

• Czy wkładka posiada podświetlenie LED wskaźnika? Nie, wskaźnik zadziałania jest mechaniczny – podwójny, kombinowany, widoczny w okienku kontrolnym rozłącznika bezpiecznikowego. Nie wymaga zasilania.
• Jaki jest stopień ochrony IP wkładki? Wkładka bezpiecznikowa jako element wewnętrzny nie ma samodzielnego stopnia ochrony IP. Ochronę przed pyłem i wilgocią zapewnia obudowa podstawy lub rozłącznika, do której jest montowana.
• Do jakich zabezpieczeń służy charakterystyka aM? Charakterystyka aM jest przeznaczona do zabezpieczania zwarciowego silników oraz obwodów o wysokich prądach rozruchowych. Nie zapewnia ochrony przeciążeniowej – wymaga współpracy z wyłącznikiem termicznym lub przekaźnikiem przeciążeniowym.
