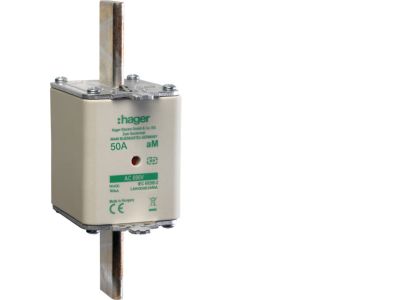

Wkładka bezpiecznikowa nożowa NH00 wskażnik podwójny uchwyt nieizolowany aM 50A 690VAC | LNH00050M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH00 LNH00050M6A to element zabezpieczający o charakterystyce aM (topikowy do zabezpieczania silników) przeznaczony do montażu w podstawach bezpiecznikowych NH. Oferuje prąd znamionowy 50 A i napięcie 690 V AC, co gwarantuje skuteczną ochronę obwodów o znacznym obciążeniu przed zwarciami i przeciążeniami. Wyposażona w podwójny wskaźnik zadziałania oraz nieizolowany uchwyt ułatwiający wymianę przy użyciu narzędzi. Szerokość modułu odpowiada standardowi NH00.

• Prąd znamionowy 50 A: Zapewnia bezpieczną pracę w obwodach silnikowych i liniach zasilających o podwyższonym obciążeniu, skutecznie przerywając prądy zwarciowe.
• Napięcie 690 V AC: Umożliwia stosowanie w instalacjach trójfazowych o podwyższonym napięciu, gwarantując niezawodność w warunkach przemysłowych.
• Charakterystyka aM (topikowy silnikowy): Przeznaczona do zabezpieczania odbiorników o dużym prądzie rozruchowym, takich jak silniki elektryczne – nie wyłącza przy rozruchu, a pewnie reaguje na zwarcia.
• Podwójny wskaźnik zadziałania: Umożliwia szybką wizualną i mechaniczną kontrolę stanu wkładki, co skraca czas diagnostyki i zwiększa bezpieczeństwo obsługi.
• Nieizolowany uchwyt nożowy: Ułatwia wymianę wkładki w podstawie NH00 przy użyciu izolowanych narzędzi – konstrukcja dostosowana do standardowych rozłączników bezpiecznikowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN dla wkładek bezpiecznikowych nożowych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności.

Zastosowanie

Wkładka bezpiecznikowa NH00 aM znajduje szerokie zastosowanie w rozdzielnicach przemysłowych i instalacjach komercyjnych, gdzie wymagana jest niezawodna ochrona obwodów z odbiornikami o charakterze indukcyjnym.

• Zabezpieczanie obwodów silników elektrycznych (pomp, wentylatorów, sprężarek) przed zwarciami, bez zbędnych wyłączeń przy rozruchu.
• Ochrona linii zasilających rozdzielnice główne i podrozdzielnice w obiektach przemysłowych.
• Stosowanie jako wkładka zapasowa w rozłącznikach bezpiecznikowych NH00 do szybkiej wymiany bez potrzeby demontażu przewodów.
• Zabezpieczanie obwodów sterowania i zasilania w automatyce budynkowej, gdzie występują duże prądy rozruchowe.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP przy bezwzględnie odłączonym napięciu. Wkładkę należy umieszczać w odpowiedniej podstawie bezpiecznikowej NH00 zamocowanej na szynie DIN TH35. Przed włożeniem sprawdzić stan wskaźników. Używać izolowanych narzędzi do chwytania nieizolowanego uchwytu. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 50 A oraz warunków zwarciowych instalacji. Moment dokręcania zacisków – zgodnie z dokumentacją podstawy. Po wymianie sprawdzić poprawność styku.

FAQ

• Czy wkładka ma podświetlenie / wskaźnik LED? Nie. Wkładka wyposażona jest w podwójny wskaźnik mechaniczny (wysunięty trzpień) oraz optyczny (widoczny przez przezroczystą część obudowy), który wskazuje zadziałanie bez konieczności zasilania.
• Jaki stopień ochrony ma ta wkładka? W danych producenta nie podano konkretnego stopnia IP. Wkładka przeznaczona jest do montażu w podstawie bezpiecznikowej, a całość w rozdzielnicy – typowy stopień ochrony dla aparatury wewnątrz szafy to IP20.
• Czy można użyć tej wkładki w obwodach DC? Nie. Wkładka jest przeznaczona wyłącznie do prądu przemiennego (AC) o napięciu do 690 V. W obwodach prądu stałego charakterystyka wyłączania może być niewystarczająca.
