Wkładka bezpiecznikowa nożowa NH00 wskażnik podwójny uchwyt nieizolowany aM 100A 690VAC | LNH00100M6A Hager

Opis i Kluczowe Cechy

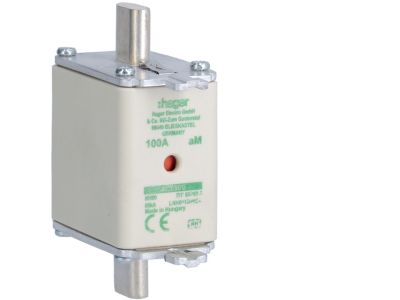

Wkładka bezpiecznikowa nożowa NH00 o symbolu LNH00100M6A to element zabezpieczający w rozmiarze NH00, przeznaczony do ochrony obwodów silnikowych przed skutkami zwarć. Charakteryzuje się prądem znamionowym 100 A oraz napięciem 690 VAC, co pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych. Wyposażona w podwójny wskaźnik zadziałania ułatwiający szybką identyfikację przepalonej wkładki oraz nieizolowany uchwyt ułatwiający montaż w podstawach bezpiecznikowych.

• Prąd znamionowy 100 A: gwarantuje selektywną ochronę odbiorników o dużym obciążeniu bez ryzyka przedwczesnego wyłączenia w normalnych warunkach pracy.
• Napięcie znamionowe 690 VAC: umożliwia stosowanie w trójfazowych sieciach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację i bezpieczeństwo.
• Charakterystyka aM: dedykowana do zabezpieczania obwodów silnikowych – skutecznie wyłącza zwarcia przy jednoczesnym przepuszczeniu bezpiecznych prądów rozruchowych.
• Podwójny wskaźnik zadziałania: wizualnie informuje o przepaleniu wkładki, skracając czas diagnostyki i przyspieszając wymianę bez konieczności stosowania dodatkowych przyrządów pomiarowych.
• Nieizolowany uchwyt nożowy: ułatwia pewne osadzenie w podstawie bezpiecznikowej NH00 – pamiętaj, że uchwyt wymaga zachowania ostrożności podczas obsługi ze względu na brak izolacji.

Zgodność z Normami

Wkładka bezpiecznikowa nożowa LNH00100M6A jest produkowana zgodnie z międzynarodowymi standardami obowiązującymi dla wkładek bezpiecznikowych (seria IEC 60269). Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności.

Zastosowanie

Dzięki charakterystyce aM i wysokim parametrom prądowo-napięciowym wkładka znajduje zastosowanie przede wszystkim w obwodach silnikowych oraz rozdzielnicach przemysłowych. Sprawdza się również w innych miejscach wymagających selektywnego zabezpieczenia zwarciowego.

• Zabezpieczanie obwodów silnikowych przed zwarciami w instalacjach przemysłowych i komercyjnych.
• Ochrona odbiorników dużej mocy zasilanych z sieci trójfazowej 400 V / 690 V.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach z podstawami bezpiecznikowymi NH00.
• Zapewnienie selektywności w układach zabezpieczeń nadprądowych, gdzie kluczowe jest odcięcie tylko uszkodzonej gałęzi.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie w całej instalacji i upewnij się, że obwód nie jest pod napięciem. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH00 osadzonej na szynie TH35. Nie dokręcaj uchwytu nadmierną siłą – moment dokręcania oraz dopuszczalny przekrój przewodów określa dokumentacja podstawy. Pamiętaj, że uchwyt wkładki nie jest izolowany, dlatego podczas wymiany używaj narzędzi izolowanych i unikaj dotykania metalowych części pod napięciem.

FAQ

• Co oznacza podwójny wskaźnik w tej wkładce? Podwójny wskaźnik zadziałania to układ sygnalizacyjny, który zmienia swoją widoczną pozycję (np. wysuwa się lub zmienia kolor) po przepaleniu wkładki. Ułatwia szybkie odszukanie uszkodzonej bezpieczniki w rozdzielnicy bez konieczności demontażu każdej wkładki.
• Do czego służy charakterystyka aM? Charakterystyka aM (zwana też "silnikową") jest dostosowana do obwodów zawierających silniki elektryczne. Pozwala na przepuszczenie wysokich prądów rozruchowych bez zbędnego wyłączania, a jednocześnie skutecznie odcina zwarcia.
• Czy uchwyt wkładki jest izolowany? Nie, uchwyt nożowy tej wkładki jest nieizolowany. Oznacza to, że podczas montażu i wymiany należy zachować szczególną ostrożność – używać narzędzi z izolacją i upewnić się, że napięcie jest odłączone. Wkładka przeznaczona jest do stosowania w podstawach bezpiecznikowych z osłonami.
