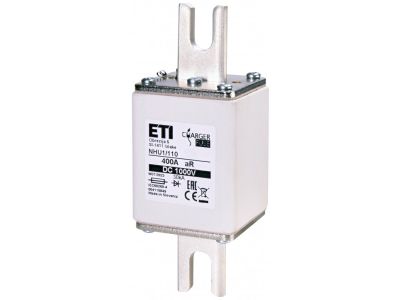

Wkładka bezpiecznikowa NHU1/110 400A aR 1000V DC Ładowarki samochodowe EV, Zaciski śrubowe U | 004110849 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHU1/110 400A aR 1000V DC z zaciskami śrubowymi U to wysokoprądowe zabezpieczenie topikowe przeznaczone do ochrony obwodów prądu stałego w instalacjach ładowarek samochodowych EV. Charakteryzuje się bardzo szybkim działaniem (charakterystyka aR), co gwarantuje ochronę czułych układów elektronicznych przed przeciążeniami i zwarciami w systemach o napięciu do 1000V DC.

• Prąd znamionowy 400A: Zapewnia skuteczną ochronę obwodów ładowania wysokonapięciowych akumulatorów samochodowych, dostosowana do wysokiego poboru mocy.
• Charakterystyka aR (szybka): Szybkie przerywanie obwodu w przypadku zwarcia lub przeciążenia, minimalizujące ryzyko uszkodzenia chronionych urządzeń.
• Napięcie znamionowe 1000V DC: Przeznaczona do instalacji prądu stałego o wysokim napięciu, typowych dla infrastruktury ładowania pojazdów elektrycznych.
• Zaciski śrubowe U: Umożliwiają pewne i trwałe połączenie z przewodami o dużym przekroju, typowymi w instalacjach DC ładowarek EV.
• Obudowa NHU1/110: Standardowy rozmiar dla wkładek topikowych wysokoprądowych, kompatybilny z powszechnie stosowanymi podstawami bezpiecznikowymi.

Zgodność z Normami

Wkładka spełnia wymagania normy IEC 60269-6 dotyczącej bezpieczników topikowych do systemów prądu stałego, w tym ochrony obwodów ładowania pojazdów elektrycznych. Posiada deklarację zgodności CE.

Zastosowanie

Wkładka bezpiecznikowa NHU1/110 400A aR 1000V DC jest dedykowana do zabezpieczania obwodów prądu stałego w instalacjach ładowania samochodów elektrycznych i innych systemach wysokonapięciowych DC.

• Ochrona obwodów ładowarek samochodowych EV (prąd ładowania do 400A).
• Zabezpieczenie systemów magazynowania energii o napięciu do 1000V DC.
• Ochrona falowników i przetwornic DC/AC w instalacjach fotowoltaicznych.
• Zastosowanie w stacjach ładowania samochodów elektrycznych (SLC).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NHU1/110, dokręcając zaciski śrubowe U odpowiednim momentem (zgodnie z dokumentacją techniczną). Przed montażem należy upewnić się, że parametry prądowe i napięciowe wkładki są zgodne z wymaganiami instalacji. Po montażu przeprowadzić testy zwarciowe i sprawdzić poprawność połączeń.

FAQ

• Do jakiego typu obwodów przeznaczona jest wkładka? Wkładka NHU1/110 400A aR 1000V DC jest przeznaczona wyłącznie do obwodów prądu stałego o napięciu do 1000V i prądzie znamionowym do 400A.
• Jaka jest charakterystyka działania wkładki? Charakterystyka aR oznacza bardzo szybkie działanie, co sprawia, że wkładka jest idealna do ochrony czułych układów elektronicznych w instalacjach DC.
• Czy wkładkę można stosować w obwodach AC? Nie – wkładka jest dedykowana wyłącznie do obwodów prądu stałego (DC). Do obwodów przemiennych (AC) należy stosować wkładki o odpowiedniej charakterystyce.
