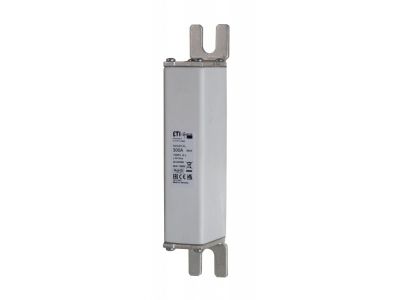

Wkładka bezpiecznikowa NHU01XL/150 125A aR 1000V DC Ładowarki samochodowe EV Zaciski śrubowe U | 004110813 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHU01XL/150 z oznaczeniem 125A aR 1000V DC to specjalistyczny element zabezpieczający dedykowany do ochrony układów DC, w tym ładowarek samochodowych EV. Wyposażona w zaciski śrubowe U, gwarantuje niezawodne i trwałe połączenie elektryczne. Wysoka zdolność wyłączania (100 kA) zapewnia skuteczną ochronę przed zwarciami w sieciach o napięciu do 1000V DC.

• Napięcie znamionowe 1000V DC: Przeznaczona do ochrony obwodów prądu stałego w ładowarkach EV, przetwornicach i innych urządzeniach DC.
• Prąd znamionowy 125A: Zapewnia odpowiednią ochronę dla średnich i dużych poborów mocy w instalacjach samochodowych i przemysłowych.
• Typ charakterystyki aR: Szybkie działanie – idealne do ochrony układów półprzewodnikowych, w tym falowników ładowarek EV.
• Zdolność wyłączania 100 kA: Wysoka odporność na zwarcia gwarantuje bezpieczeństwo nawet w ekstremalnych warunkach.
• Zaciski śrubowe U: Umożliwiają szybki i pewny montaż, a także późniejszą wymianę bez specjalistycznego narzędzia.

Zgodność z Normami

Wkładka spełnia wymagania norm europejskich i posiada oznakowanie CE. Zaprojektowana zgodnie ze standardami bezpieczeństwa dla aparatury łączeniowej w obwodach DC, w tym normami IEC 60269 i VDE 0636.

Zastosowanie

Wkładka bezpiecznikowa NHU01XL/150 znajduje zastosowanie w obwodach prądu stałego, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona ładowarek samochodowych EV (w tym stacji ładowania DC).
• Zabezpieczenie falowników i przetwornic w instalacjach fotowoltaicznych.
• Ochrona układów trakcji elektrycznej i napędów DC.
• Zastosowanie w przemysłowych systemach zasilania DC o napięciu do 1000V.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę należy osadzić w podstawie bezpiecznikowej zgodnej z normą NHU, dokręcając zaciski śrubowe U z odpowiednim momentem (zalecany moment: 10 Nm). Przed montażem sprawdzić kompatybilność prądową i napięciową wkładki z chronionym obwodem. Wymiana wkładki powinna odbywać się po potwierdzeniu braku napięcia.

FAQ

• Jaki jest typ charakterystyki wkładki? Typ aR – szybkie działanie, dedykowane do ochrony układów półprzewodnikowych, falowników i ładowarek EV.
• Czy wkładka może być stosowana w obwodach AC? Nie – przeznaczona wyłącznie do obwodów prądu stałego (DC) o napięciu do 1000V.
• Jaką zdolność wyłączania ma wkładka? Zdolność wyłączania wynosi 100 kA, co zapewnia skuteczną ochronę w razie zwarcia w obwodzie.
