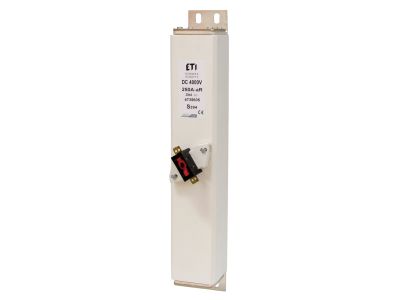

Wkładka bezpiecznikowa NHS2/394/M 250A aR 4000V DC do ochrony obwodów DC falowników trakcyjnych | 004735605 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHS2/394/M o prądzie znamionowym 250A i napięciu 4000V DC to specjalistyczny element zabezpieczający obwody prądu stałego falowników trakcyjnych. Posiada zaciski śrubowe i charakteryzuje się klasą aR, co zapewnia wysoką zdolność wyłączania zwarć w układach o podwyższonym napięciu stałym.

• Prąd znamionowy 250A: Zapewnia skuteczną ochronę obwodu DC falownika trakcyjnego przed przeciążeniami i zwarciami, minimalizując ryzyko uszkodzenia cennych komponentów.
• Napięcie znamionowe 4000V DC: Przeznaczony do pracy w układach wysokonapięciowych, typowych dla trakcji elektrycznej i przemysłowych falowników.
• Klasa aR: Wysoka zdolność wyłączania zwarć – eliminuje zwarcia łukowe w obwodach DC, chroniąc zarówno falownik, jak i zasilane urządzenia.
• Zaciski śrubowe: Umożliwiają pewne i trwałe połączenie z przewodami o dużym przekroju, typowymi w instalacjach trakcyjnych.
• Specjalistyczne zastosowanie: Przeznaczony do ochrony obwodów DC falowników trakcyjnych, ale może być stosowany także w innych układach wysokonapięciowych DC o podobnych parametrach.

Zgodność z Normami

Wkładka spełnia wymagania norm dotyczących bezpieczeństwa i ochrony obwodów DC, w tym normy europejskiej EN 60269-1 i EN 60269-2. Posiada deklarację zgodności CE oraz oznakowanie, świadczące o jej przystosowaniu do pracy w układach trakcyjnych i przemysłowych.

Zastosowanie

Wkładka bezpiecznikowa NHS2/394/M znajduje zastosowanie w układach wymagających niezawodnej ochrony obwodów prądu stałego o wysokim napięciu.

• Ochrona falowników trakcyjnych w pojazdach szynowych (pociągi, tramwaje, metro).
• Zabezpieczenie obwodów DC w przemysłowych układach napędowych i energoelektronicznych.
• Ochrona baterii trakcyjnych i układów magazynowania energii w pojazdach elektrycznych.
• Stosowanie w układach wysokonapięciowych DC, gdzie wymagana jest wysoka zdolność wyłączania zwarć klasy aR.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami w zakresie pracy przy instalacjach wysokonapięciowych DC. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że układ jest całkowicie rozładowany. Dobór wkładki musi uwzględniać parametry obwodu (prąd zwarciowy, napięcie znamionowe). Zaciski śrubowe należy dokręcić z odpowiednim momentem (sprawdzić w dokumentacji producenta), aby zapewnić pewne połączenie bez ryzyka przegrzania. Po montażu przeprowadzić próbę działania i sprawdzić, czy wkładka prawidłowo reaguje na przeciążenia.

FAQ

• Dlaczego klasa aR jest ważna w wkładkach DC? Klasa aR określa wkładki o wysokiej zdolności wyłączania zwarć w obwodach prądu stałego. Zapewnia szybkie i skuteczne przerwanie zwarcia, minimalizując ryzyko uszkodzenia układu i zagrożenie pożarowe.
• Czy wkładkę można stosować w układach jednofazowych 230V? Nie – wkładka jest przeznaczona do pracy w obwodach DC o napięciu do 4000V. Do ochrony obwodów jednofazowych 230V należy stosować wkładki o odpowiednich parametrach.
• Jak dobrać wkładkę do konkretnego obwodu? Dobór powinien uwzględniać prąd znamionowy obwodu, maksymalny prąd zwarciowy oraz charakterystykę obciążenia. Zaleca się konsultację z projektantem instalacji lub producentem falownika.
