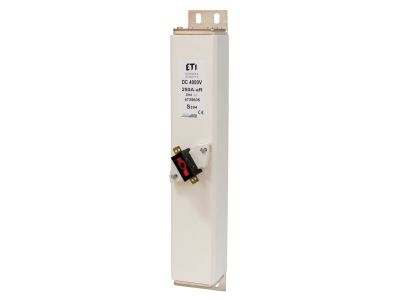

Wkładka bezpiecznikowa NHS2/394/M 160A aR 4000V DC do ochrony obwodów DC falowników trakcyjnych | 004735603 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHS2/394/M 160A o charakterystyce aR to specjalistyczne zabezpieczenie przeznaczone do ochrony obwodów prądu stałego (DC) w falownikach trakcyjnych i innych układach o wysokim napięciu. Charakterystyka aR zapewnia szybkie przerywanie zwarć i ochronę przed przeciążeniami, co jest krytyczne dla bezpieczeństwa i niezawodności instalacji trakcyjnych.

• Prąd znamionowy 160A: Odpowiedni dla obwodów falowników trakcyjnych o średnich mocach, zapewniający ciągłą ochronę bez zbędnych wyłączeń.
• Napięcie znamionowe 4000V DC: Wysoka wytrzymałość na napięcie pozwala na stosowanie w układach o podwyższonym napięciu stałym.
• Charakterystyka aR: Szybka reakcja na zwarcia i przeciążenia – minimalizuje ryzyko uszkodzenia falownika i innych podłączonych urządzeń.
• Zaciski śrubowe: Umożliwiają pewne i trwałe połączenie z przewodami o większych przekrojach, typowe dla obwodów trakcyjnych.
• Zastosowanie w obwodach DC: Specjalnie zaprojektowana do ochrony falowników trakcyjnych, ale może być stosowana w innych układach prądu stałego o podobnych parametrach.

Zgodność z Normami

Wkładka bezpiecznikowa NHS2/394/M spełnia wymagania norm europejskich dotyczących zabezpieczeń obwodów DC. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NHS2/394/M 160A aR 4000V DC znajduje zastosowanie w systemach, gdzie kluczowe jest szybkie i skuteczne zabezpieczenie obwodów prądu stałego.

• Ochrona falowników trakcyjnych w pojazdach szynowych (np. tramwaje, pociągi) – zabezpieczenie przed zwarciami i przeciążeniami.
• Układy zasilania DC w maszynach przemysłowych – zabezpieczenie napędów i przetwornic częstotliwości.
• Instalacje fotowoltaiczne wysokiego napięcia – ochrona obwodów stringowych i falowników sieciowych.
• Systemy magazynowania energii – zabezpieczenie akumulatorów i falowników hybrydowych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że wszystkie elementy są odłączone. Wkładkę należy włożyć w dedykowany gniazdo bezpiecznikowe, zapewniając pewne połączenie zacisków śrubowych. Po montażu należy przeprowadzić testy izolacji i ciągłości obwodu. Regularna kontrola stanu wkładki i wymiana w przypadku uszkodzenia jest kluczowa dla utrzymania bezpieczeństwa instalacji.

FAQ

• Jaka jest charakterystyka aR wkładki NHS2/394/M? Charakterystyka aR oznacza szybką reakcję na zwarcia i przeciążenia, co zapewnia ochronę urządzeń przed uszkodzeniem w krytycznych sytuacjach.
• Czy wkładka jest przeznaczona wyłącznie do obwodów DC? Tak, ze względu na wysokie napięcie znamionowe 4000V DC i charakterystykę aR, jest dedykowana do ochrony obwodów prądu stałego.
• Jakie są zalecane momenty dokręcania zacisków? Dokładne wartości momentów dokręcania nie zostały podane w danych produktu. Zaleca się stosowanie się do zaleceń producenta urządzenia, w którym wkładka jest montowana, lub standardowych procedur dla zacisków śrubowych o podobnych rozmiarach.
