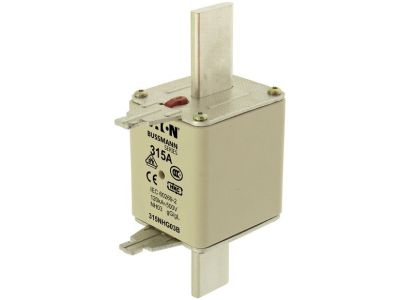

Wkładka bezpiecznikowa NH03 gL/gG 315A 500V podwójny wskaźnik | 315NHG03B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH03 o charakterystyce gL/gG marki EATON to zaawansowany element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach niskiego napięcia. Prąd znamionowy wynoszący 315 A pozwala na skuteczną ochronę obwodów o dużym obciążeniu, zapewniając pełnozakresową ochronę zarówno przed skutkami zwarć, jak i przeciążeń. Urządzenie charakteryzuje się wysoką zdolnością wyłączania na poziomie 120 kA przy napięciu znamionowym AC 500 V, co gwarantuje najwyższy poziom bezpieczeństwa nawet w najbardziej wymagających warunkach przemysłowych.

• Podwójny wskaźnik zadziałania: Innowacyjny układ podwójnego sygnalizatora (kombinacja) umożliwia szybką i bezbłędną identyfikację przepalonej wkładki, co znacząco skraca czas przestoju w pracy instalacji.
• Konstrukcja NH03: Korpus kwadratowy ze stykami nożowymi wykonany z wysokiej jakości materiałów zapewnia doskonałe przewodnictwo i minimalne straty mocy.
• Ruchome uchwyty: Metalowe, ruchome uchwyty ułatwiają bezpieczny montaż i demontaż wkładki przy użyciu odpowiedniego uchwytu izolacyjnego.
• Charakterystyka gL/gG: Uniwersalna charakterystyka zwłoczna, idealna do zabezpieczania kabli, przewodów oraz urządzeń ogólnego przeznaczenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektroenergetycznym. Wkładka spełnia wymagania normy IEC 60269-2 (układ bezpiecznikowy A), co definiuje jej parametry elektryczne i mechaniczne. Jest również w pełni zgodna z normą DIN 43620, określającą standardowe wymiary wkładek nożowych, oraz VDE 0636-2, co jest kluczowe dla zapewnienia bezpieczeństwa eksploatacji w instalacjach przemysłowych na terenie całej Europy.

Zastosowanie

Wkładka EATON 315NHG03B znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach wymagających niezawodnej ochrony infrastruktury krytycznej. Jest dedykowana do:

• Głównych rozdzielnic niskiego napięcia w zakładach przemysłowych.
• Zabezpieczania linii zasilających o dużym poborze mocy.
• Ochrony transformatorów oraz silników elektrycznych (w zakresie ochrony przed zwarciem).
• Złączy kablowych i szaf sterowniczych w budownictwie komercyjnym.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej NH03 należy przestrzegać następujących zasad:

• Bezpieczeństwo: Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu atestowanego uchwytu izolacyjnego (manewrowego).
• Kontrola styków: Przed montażem należy upewnić się, że szczęki podstawy bezpiecznikowej są czyste i zapewniają odpowiedni docisk styków nożowych wkładki.
• Moment dokręcania: W przypadku montażu w podstawach śrubowych, należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się punktów styku.
• Weryfikacja parametrów: Przed włożeniem wkładki należy potwierdzić zgodność prądu znamionowego (315A) oraz napięcia (500V) z wymaganiami projektowymi danej sekcji rozdzielnicy.

FAQ

1. Co oznacza podwójny wskaźnik zadziałania?
Jest to system sygnalizacji, który pokazuje stan wkładki zarówno na górnej pokrywie, jak i na środku korpusu, co ułatwia inspekcję niezależnie od sposobu montażu wkładki w podstawie.

2. Czy wkładka może pracować przy napięciu stałym DC?
Prezentowany model jest certyfikowany dla napięcia przemiennego AC 500 V. W przypadku aplikacji DC należy skonsultować się z kartą katalogową producenta w celu weryfikacji dopuszczalnych parametrów pracy dla prądu stałego.

3. Czy uchwyty wkładki są pod napięciem?
Tak, w standardowych wkładkach NH uchwyty metalowe są połączone galwanicznie ze stykami nożowymi, dlatego do ich obsługi niezbędny jest izolowany uchwyt bezpiecznikowy.
