Wkładka bezpiecznikowa NH02 gL/gG 125A 500V, podwójny wskaźnik (zwłoczna) | 125NHG02B Eaton

Opis i Kluczowe Cechy

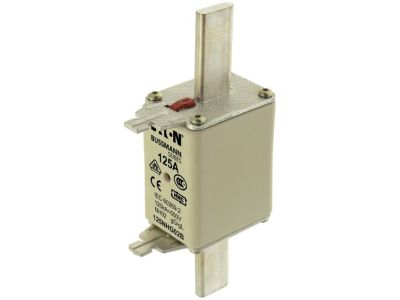

Wkładka bezpiecznikowa NH02 gL/gG o prądzie znamionowym 125A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta EATON. Produkt charakteryzuje się pełnozakresową charakterystyką zwłoczną (gL/gG), co czyni go idealnym rozwiązaniem do ochrony zarówno przewodów, jak i urządzeń przed skutkami przeciążeń oraz zwarć w instalacjach o napięciu znamionowym do 500V AC. Korpus o kwadratowym przekroju wykonany z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną i mechaniczną.

• Podwójny wskaźnik zadziałania: Innowacyjny system sygnalizacji pozwala na szybką identyfikację przepalonej wkładki zarówno na górnej pokrywie, jak i na środku korpusu, co znacząco skraca czas przestoju serwisowego.
• Wysoka zdolność wyłączania: Urządzenie jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości aż 120 kA, co gwarantuje najwyższy poziom bezpieczeństwa w rozdzielnicach przemysłowych.
• Styki nożowe: Wykonane z miedzi pokrytej warstwą srebra, co minimalizuje rezystancję zestykową i ogranicza straty mocy podczas eksploatacji.
• Ruchome uchwyty: Metalowe uchwyty ułatwiają montaż i demontaż wkładki przy użyciu standardowego uchwytu izolacyjnego (manewrowego).

Zgodność z Normami

Wkładka 125NHG02B została zaprojektowana i przetestowana zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jej niezawodność w profesjonalnych systemach elektroenergetycznych. Produkt spełnia wymagania normy IEC 60269-2 w zakresie układu bezpiecznikowego A, co zapewnia pełną zamienność z innymi wkładkami typu NH (WT). Konstrukcja jest zgodna z niemieckim standardem DIN 43620, określającym wymiary gabarytowe wkładek nożowych, oraz normą VDE 0636-2, co jest kluczowe dla projektantów instalacji na rynkach europejskich.

Zastosowanie

Dzięki uniwersalnej charakterystyce gL/gG, wkładka NH02 125A znajduje szerokie zastosowanie w sektorze B2B, w tym:

• Zabezpieczanie głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrona kabli i przewodów w instalacjach przemysłowych o dużym zapotrzebowaniu na moc.
• Zabezpieczenie obwodów zasilających silniki elektryczne (przy odpowiednim doborze selektywności).
• Zastosowanie w złączach kablowych oraz szafach sterowniczych w budownictwie komercyjnym.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Wkładkę należy umieszczać w odpowiednich podstawach bezpiecznikowych rozmiaru NH2. Do instalacji i wymiany bezwzględnie należy używać atestowanego uchwytu izolacyjnego (kleszczy do bezpieczników), aby uniknąć ryzyka porażenia prądem lub powstania łuku elektrycznego. Przed montażem należy upewnić się, że styki w podstawie są czyste i zapewniają odpowiedni docisk mechaniczny, co zapobiega przegrzewaniu się połączenia.

FAQ

• Co oznacza charakterystyka gL/gG? Jest to charakterystyka ogólnego przeznaczenia, zwłoczna, przeznaczona do ochrony kabli i przewodów (gL) oraz urządzeń (gG).
• Czy wkładka posiada wskaźnik zadziałania? Tak, model ten wyposażony jest w podwójny wskaźnik (Dual Indicator), który wizualnie sygnalizuje przepalenie elementu topikowego.
• Jaki jest rozmiar tej wkładki? Jest to rozmiar NH02 (często oznaczany jako WT-2), przeznaczony do standardowych gniazd i rozłączników bezpiecznikowych wielkości 2.
