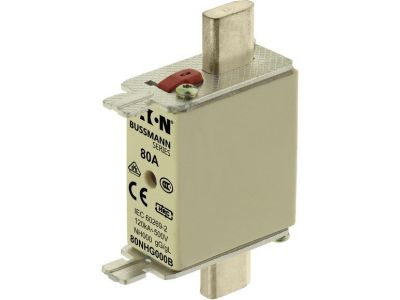

Wkładka bezpiecznikowa NH000 gL/gG 80A 500V, podwójny wskaźnik (zwłoczna) | 80NHG000B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 gL/gG 80A 500V marki EATON o numerze katalogowym 80NHG000B to zaawansowany element zabezpieczający, zaprojektowany z myślą o najwyższej niezawodności w instalacjach przemysłowych. Charakteryzuje się ona prądem znamionowym wynoszącym 80A oraz napięciem znamionowym 500V AC. Dzięki zastosowaniu charakterystyki gL/gG, produkt ten zapewnia pełnozakresową ochronę zarówno przed skutkami przeciążeń, jak i zwarć, co czyni go idealnym rozwiązaniem do zabezpieczania kabli oraz przewodów. Kluczowym atutem jest podwójny wskaźnik zadziałania, który umożliwia szybką i precyzyjną identyfikację stanu wkładki zarówno z przodu, jak i z góry korpusu. Konstrukcja oparta na kwadratowym korpusie ze stykami nożowymi oraz ruchomych uchwytach znacząco podnosi bezpieczeństwo eksploatacji i ułatwia wymianę elementu w gniazdach bezpiecznikowych.

• Prąd znamionowy: 80A
• Napięcie znamionowe: 500V AC
• Zdolność wyłączania: 120kA (bardzo wysoka odporność na prądy zwarciowe)
• Wielkość: NH000 (kompaktowa wersja standardu NH00)
• Charakterystyka: gL/gG (ochrona ogólnego przeznaczenia)
• Wskaźnik: Podwójny wskaźnik zadziałania (Dual Indicator)

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i krajowych norm technicznych, co gwarantuje jego pełną kompatybilność i bezpieczeństwo stosowania w profesjonalnych systemach elektroenergetycznych. Wkładka została wykonana zgodnie z normą IEC 60269-2 w układzie bezpiecznikowym A, co precyzyjnie definiuje jej parametry elektryczne i mechaniczne. Dodatkowo, pełna zgodność z normą DIN 43620 zapewnia standaryzację wymiarów styków nożowych, umożliwiając montaż w typowych podstawach bezpiecznikowych. Certyfikacja VDE 0636-2 potwierdza najwyższą jakość wykonania oraz odporność na trudne warunki pracy w środowisku przemysłowym. Wysoka zdolność wyłączania na poziomie 120kA pozwala na bezpieczne przerwanie obwodów nawet przy wystąpieniu ekstremalnie wysokich prądów zwarciowych.

Zastosowanie

Wkładka bezpiecznikowa EATON 80NHG000B znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle ciężkim, energetyce oraz budownictwie komercyjnym. Jest dedykowana do montażu w rozdzielnicach głównych, szafach sterowniczych oraz złączach kablowych niskiego napięcia. Dzięki swojej charakterystyce zwłocznej, doskonale sprawdza się w obwodach o zmiennym obciążeniu, skutecznie chroniąc infrastrukturę przed uszkodzeniami termicznymi i dynamicznymi. Jest to niezastąpiony element w systemach zasilania budynków biurowych, zakładów produkcyjnych oraz w ochronie linii zasilających urządzenia o znacznym poborze mocy, gdzie wymagana jest wysoka selektywność zabezpieczeń.

Wskazówki Montażowe

Podczas montażu wkładki w rozmiarze NH000 należy zachować szczególne środki ostrożności zgodnie z przepisami BHP. Instalacja powinna być przeprowadzana wyłącznie przez wykwalifikowany personel przy użyciu atestowanego uchwytu izolacyjnego (manewrowego) przeznaczonego do bezpieczników typu NH. Przed umieszczeniem wkładki w podstawie bezpiecznikowej, należy zweryfikować, czy styki nożowe są czyste i wolne od zanieczyszczeń lub uszkodzeń mechanicznych. Kluczowe jest zapewnienie odpowiedniego momentu docisku w szczękach podstawy, co zapobiega powstawaniu rezystancji przejściowej i nadmiernemu nagrzewaniu się styku podczas pracy pod pełnym obciążeniem 80A. Ruchome uchwyty wkładki ułatwiają jej pewne osadzenie, jednak zawsze należy zweryfikować poprawność zaryglowania elementu w gnieździe.

FAQ

• Co oznacza podwójny wskaźnik zadziałania w tym modelu? Jest to system wizualnej sygnalizacji przepalenia wkładki, który jest widoczny z dwóch różnych płaszczyzn (czołowej i górnej), co znacząco ułatwia diagnostykę awarii w gęsto zabudowanych rozdzielnicach.
• Czy wkładka NH000 jest kompatybilna z podstawami NH00? Tak, wkładki w rozmiarze NH000 posiadają identyczny rozstaw styków nożowych jak rozmiar NH00, co pozwala na ich stosowanie w tych samych podstawach, oferując oszczędność miejsca dzięki węższemu korpusowi.
• Dlaczego zdolność wyłączania 120kA jest istotna? Parametr ten określa maksymalny prąd zwarciowy, który bezpiecznik może bezpiecznie przerwać bez ryzyka rozerwania korpusu. Wartość 120kA zapewnia ogromny margines bezpieczeństwa w większości instalacji niskiego napięcia.
