Wkładka bezpiecznikowa NH000 50A PSI NH00 50A gL/gG 050083 | 05100033 PROTEC.class

Opis i Kluczowe Cechy

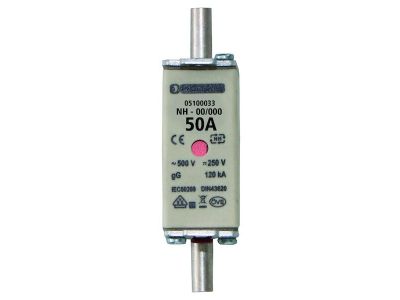

Wkładka bezpiecznikowa NH000 50A PSI marki PROTEC to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym 50 A oraz napięciem znamionowym 500 V AC, co czyni je idealnym rozwiązaniem do ochrony obwodów rozdzielczych. Dzięki zastosowaniu charakterystyki gL/gG, wkładka zapewnia pełnozakresową ochronę zarówno przed skutkami przeciążeń, jak i zwarć, chroniąc kable, przewody oraz aparaturę elektryczną.

• Wysoka zdolność wyłączania: Parametr na poziomie 120 kA gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych.
• Materiały najwyższej jakości: Korpus wykonany ze steatytu lub kordierytu zapewnia doskonałą izolację termiczną i mechaniczną, a miedziany topik gwarantuje precyzyjne parametry czasowo-prądowe.
• Optymalny styk: Duża powierzchnia kontaktowa noża z uchwytem podstawy minimalizuje rezystancję przejścia, co ogranicza straty mocy i nagrzewanie się styków.
• Wskaźnik zadziałania: Zintegrowany wskaźnik pozwala na szybką, wizualną identyfikację przepalonej wkładki, co skraca czas przestojów serwisowych.
• Konstrukcja antymagnetyczna: Płytka pokrywy wykonana ze stopu aluminium eliminuje ryzyko powstawania niepożądanych pól magnetycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Wkładka spełnia wymagania norm: DIN VDE 0636 cz. 201, DIN 43620 oraz ogólnoświatowych standardów DIN EN/IEC 60269-1 i DIN EN/IEC 60269-2. Zgodność ta gwarantuje pełną zamienność z innymi wkładkami systemu NH (WT) oraz bezpieczeństwo użytkowania w certyfikowanych rozdzielnicach.

Zastosowanie

Wkładka NH000 50A znajduje szerokie zastosowanie w sektorze elektroenergetycznym i przemysłowym. Jest dedykowana do montażu w podstawach bezpiecznikowych, rozłącznikach bezpiecznikowych listwowych oraz skrzynkach przyłączowych. Dzięki współczynnikowi selektywności wynoszącemu 1,6, wkładka doskonale współpracuje w układach kaskadowych, umożliwiając precyzyjne odłączanie tylko uszkodzonych sekcji instalacji. Idealnie nadaje się do zabezpieczania głównych linii zasilających, silników (przy odpowiednim doborze) oraz rozdzielni budynkowych.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu ochronnego. Należy stosować atestowany uchwyt izolacyjny (manetkę) do bezpieczników NH, aby zapewnić bezpieczeństwo monterowi, zwłaszcza w przypadku uchwytów nieizolowanych. Przed instalacją należy upewnić się, że szczęki podstawy bezpiecznikowej są czyste i zapewniają odpowiedni docisk. Należy również zweryfikować, czy parametry znamionowe wkładki (50A, 500V) są zgodne z wymaganiami projektowymi danej instalacji.

FAQ

• Co oznacza charakterystyka gL/gG? Jest to charakterystyka ogólnego przeznaczenia (pełnozakresowa). Litera 'g' oznacza ochronę w pełnym zakresie (przeciążenia i zwarcia), natomiast 'L' lub 'G' wskazuje na ochronę kabli i przewodów.
• Czy wkładkę można stosować w sieciach o częstotliwości 60 Hz? Tak, wkładka jest przystosowana do pracy w szerokim zakresie częstotliwości znamionowej od 45 do 62 Hz.
• Jaka jest różnica między rozmiarem NH000 a NH00? Rozmiar NH000 jest węższą wersją standardu NH00. Wkładki NH000 pasują do większości podstaw przeznaczonych dla NH00, co pozwala na oszczędność miejsca w rozdzielnicy.
