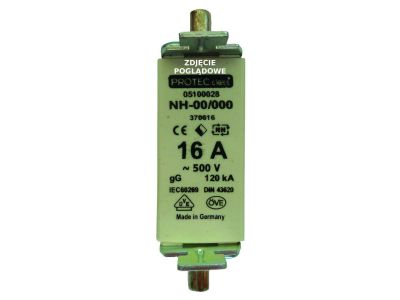

Wkładka bezpiecznikowa NH000 16A PSI NH00 16A gL/gG 050078 | 05100028 PROTEC.class

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 16A PSI marki PROTEC to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach elektroenergetycznych. Prąd znamionowy o wartości 16 A oraz charakterystyka gL/gG sprawiają, że produkt ten oferuje pełnozakresową ochronę zarówno dla przewodów i kabli, jak i urządzeń elektrycznych przed skutkami przeciążeń oraz zwarć. Wykorzystanie miedzianego topika gwarantuje precyzyjne parametry czasowo-prądowe, a duża powierzchnia kontaktowa noża z uchwytem podstawy minimalizuje rezystancję przejścia, co przekłada się na mniejsze straty mocy i ograniczenie nagrzewania się styków.

• Zdolność wyłączania: Imponująca wartość 120 kA zapewnia bezpieczeństwo nawet w systemach o bardzo wysokich prądach zwarciowych.
• Materiały izolacyjne: Korpus wykonany ze steatytu lub kordierytu charakteryzuje się doskonałą odpornością termiczną i mechaniczną.
• Wskaźnik zadziałania: Zintegrowany wskaźnik pozwala na szybką wizualną identyfikację przepalonej wkładki, co skraca czas przestoju serwisu.
• Konstrukcja: Antymagnetyczna płytka wykonana ze stopu aluminium zwiększa trwałość i niezawodność wkładki w trudnych warunkach pracy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłym reżimie technologicznym, co potwierdzają liczne certyfikaty i zgodność z międzynarodowymi standardami. Wkładka spełnia wymagania norm DIN VDE 0636 cz. 201 oraz DIN 43620, co definiuje jej wymiary i parametry eksploatacyjne dla systemu NH. Ponadto, zgodność z normami DIN EN/IEC 60269-1 oraz DIN EN/IEC 60269-2 gwarantuje pełną zamienność z innymi wkładkami systemu nożowego oraz bezpieczeństwo użytkowania w instalacjach niskiego napięcia do 500 V AC.

Zastosowanie

Wkładka NH000 16A znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Dzięki wskaźnikowi selektywności wynoszącemu 1,6, idealnie nadaje się do stopniowania zabezpieczeń w rozdzielnicach głównych i podrozdzielnicach. Jest dedykowana do ochrony linii zasilających, silników (przy odpowiednim doborze do prądu rozruchowego) oraz innych odbiorników energii elektrycznej. Charakterystyka gL/gG czyni ją uniwersalnym rozwiązaniem w miejscach, gdzie wymagana jest niezawodna ochrona przed skutkami zwarć o wysokiej energii.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu ochronnego. Należy stosować atestowany uchwyt izolacyjny (uchwyt do bezpieczników NH), aby zapewnić bezpieczeństwo monterowi. Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe jest czyste i wolne od śladów utlenienia, co zapewni optymalny styk z nożami wkładki. Ze względu na nieizolowane uchwyty wkładki, należy zachować szczególną ostrożność podczas prac pod napięciem lub stosować odpowiednie osłony międzyfazowe w rozdzielnicy.

FAQ

• Co oznacza charakterystyka gL/gG? Jest to charakterystyka pełnozakresowa, co oznacza, że wkładka chroni zarówno przed przeciążeniami (niskie nadmiary prądu), jak i przed zwarciami (bardzo wysokie prądy).
• Czy wkładka pasuje do standardowych podstaw NH00? Tak, rozmiar NH000 jest wariantem gabarytowym pasującym do standardowych podstaw bezpiecznikowych rozmiaru NH00/000.
• Jaka jest częstotliwość pracy tej wkładki? Wkładka jest przystosowana do pracy w sieciach prądu przemiennego o częstotliwości od 45 do 62 Hz.
