Wkładka bezpiecznikowa NH00 gL/gG 50A 500V, podwójny wskaźnik (zwłoczna) | 50NHG00B Eaton

Opis i Kluczowe Cechy

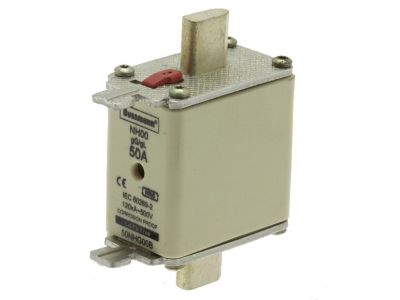

Wkładka bezpiecznikowa EATON o oznaczeniu producenta 50NHG00B to wysokiej klasy element zabezpieczający, zaprojektowany do pracy w instalacjach niskiego napięcia. Produkt charakteryzuje się prądem znamionowym wynoszącym 50 A oraz napięciem znamionowym AC 500 V. Wykonany w standardzie rozmiaru NH00 (00), posiada korpus kwadratowy ze stykami nożowymi, co zapewnia pewne i stabilne połączenie w gniazdach bezpiecznikowych. Kluczowym atutem jest charakterystyka gL/gG, co oznacza, że jest to wkładka ogólnego przeznaczenia, chroniąca zarówno przed skutkami przeciążeń, jak i zwarć. Wyjątkowa zdolność wyłączania na poziomie 120 kA gwarantuje bezpieczeństwo nawet w najbardziej wymagających warunkach przemysłowych. Urządzenie wyposażone jest w podwójny wskaźnik zadziałania, który umożliwia szybką i bezbłędną identyfikację przepalonej wkładki zarówno z góry, jak i z przodu korpusu.

• Prąd znamionowy: 50 A – idealny do zabezpieczania obwodów rozdzielczych i odbiorczych.
• Charakterystyka gL/gG: Pełnozakresowa ochrona przewodów i kabli.
• Podwójny wskaźnik: Zwiększona widoczność stanu pracy wkładki w szafach sterowniczych.
• Zdolność zwarciowa: 120 kA przy 500V AC zapewnia najwyższy poziom ochrony termicznej i dynamicznej.
• Konstrukcja: Uchwyty pod napięciem oraz styki nożowe wykonane z materiałów o wysokiej przewodności.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektroenergetycznym. Wkładka spełnia wymagania systemu bezpieczników IEC 60269-2 A, co gwarantuje pełną zamienność z innymi wkładkami wykonanymi w tym standardzie. Ponadto, produkt jest zgodny z normą DIN 43620, określającą wymiary i parametry styków nożowych, oraz VDE 0636-2, co jest kluczowe dla instalacji na rynku europejskim, szczególnie w Niemczech i Polsce. Zgodność z tymi standardami zapewnia, że wkładka 50NHG00B może być bezpiecznie stosowana w rozdzielnicach głównych i podrozdzielnicach przemysłowych.

Zastosowanie

Wkładka topikowa NH00 50A znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest dedykowana do ochrony kabli i przewodów przed skutkami zwarć i przeciążeń w sieciach przemysłowych oraz komunalnych. Dzięki charakterystyce zwłocznej (gL/gG), doskonale sprawdza się w obwodach zasilających silniki o lekkim rozruchu, transformatory oraz jako zabezpieczenie główne w złączach kablowych. Może być montowana w standardowych podstawach bezpiecznikowych rozmiaru 00, a także w rozłącznikach bezpiecznikowych listwowych i skrzynkowych. Jest to niezastąpiony element w szafach sterowniczych automatyki przemysłowej oraz w budownictwie wielorodzinnym.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej NH00 należy zachować szczególne środki ostrożności. Zaleca się stosowanie atestowanych uchwytów izolacyjnych (tzw. rączek do bezpieczników), takich jak opcjonalne akcesoria SD00-D lub SD00-S, aby zminimalizować ryzyko porażenia prądem, zwłaszcza że wkładka posiada uchwyty pod napięciem. Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe jest czyste, a zaciski dokręcone z odpowiednim momentem obrotowym, co zapobiega nadmiernemu nagrzewaniu się styków. Należy również zweryfikować, czy parametry znamionowe wkładki (50A, 500V) są zgodne z projektem instalacji elektrycznej. Po zadziałaniu bezpiecznika, wkładkę należy wymienić na nową o identycznych parametrach technicznych.

FAQ

• Co oznacza podwójny wskaźnik w tej wkładce? Podwójny wskaźnik to system sygnalizacji zadziałania umieszczony w dwóch miejscach na korpusie wkładki. Pozwala to elektrykowi na szybką ocenę stanu bezpiecznika bez względu na to, czy jest on zamontowany w głębokiej podstawie, czy w rozłączniku.
• Czy mogę użyć tej wkładki do ochrony silnika? Tak, charakterystyka gL/gG pozwala na ochronę obwodów silnikowych, jednak przy ciężkich rozruchach należy zweryfikować czasy zadziałania z charakterystyką prądowo-czasową urządzenia.
• Jakie akcesoria są kompatybilne z modelem 50NHG00B? Wkładka jest kompatybilna ze standardowymi podstawami NH00. Producent rekomenduje uchwyty bezpiecznikowe SD00-D oraz SD00-S dla zapewnienia optymalnych warunków pracy i łatwości serwisowania.
