Wkładka bezpiecznikowa NDZ DI/E16 wykonanie zwłoczne gG 4A 500VAC | LNDZ04 Hager

Opis i Kluczowe Cechy

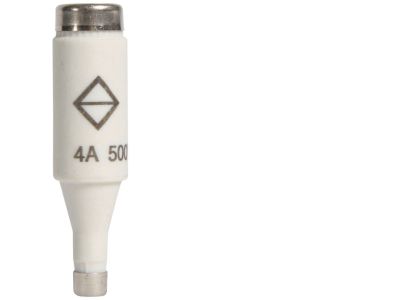

Wkładka bezpiecznikowa NDZ typu DI/E16 o symbolu LNDZ04 to bezpiecznik topikowy w wykonaniu zwłocznym o charakterystyce gG. Dzięki prądowi znamionowemu 4 A i napięciu 500 V AC zapewnia skuteczną ochronę przewodów i odbiorników przed przeciążeniem oraz zwarciem. Przeznaczona do montażu w podstawach bezpiecznikowych DI/E16, stanowi niezawodne zabezpieczenie w instalacjach niskiego napięcia.

• Prąd znamionowy 4 A: Zabezpiecza obwody o niewielkim obciążeniu przed skutkami przeciążenia i zwarcia bez ryzyka przegrzania styków.
• Napięcie znamionowe 500 V AC: Gwarantuje odpowiednią izolację i bezpieczną pracę w sieciach przemysłowych i domowych.
• Charakterystyka zwłoczna gG: Pozwala na przepływ krótkotrwałych prądów rozruchowych (np. silników, transformatorów) bez zbędnego wyzwalania, jednocześnie chroniąc przed długotrwałym przeciążeniem.
• Typ podstawy DI/E16: Kompatybilność z popularnymi podstawami bezpiecznikowymi ułatwia wymianę i montaż w istniejących instalacjach.
• Wykonanie zwłoczne: Idealne do obwodów, gdzie występują udary prądowe – zapewnia selektywność wyłączeń i ciągłość zasilania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla bezpieczników topikowych stosowanych w instalacjach niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce zwłocznej gG wkładka LNDZ04 sprawdza się w obwodach, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem przy jednoczesnej tolerancji na krótkotrwałe przeciążenia rozruchowe.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów z silnikami elektrycznymi, wentylatorami, pompami oraz innymi odbiornikami o charakterze indukcyjnym.
• Stosowanie w szafach sterowniczych i rozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Wymiana zużytych wkładek w istniejących instalacjach wyposażonych w podstawy DI/E16.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całym obwodzie i upewnić się, że nie zostanie przypadkowo załączone. Wkładkę wkłada się w podstawę bezpiecznikową DI/E16 – nie stosować siły. Przekrój przewodów oraz moment dokręcania zacisków podstawy należy dobrać zgodnie z dokumentacją producenta podstawy, aby uniknąć przegrzania.

FAQ

• Czy wkładkę LNDZ04 można stosować zamiast wkładki szybkiej (gL/gG niezwłoczne)? Nie, charakterystyka zwłoczna gG różni się od szybkiej. Wkładka zwłoczna toleruje prądy rozruchowe, natomiast szybka wyzwala się natychmiastowo. Należy stosować ją wyłącznie w miejscach zalecanych w projekcie instalacji.
• Jakie napięcie stałe (DC) może przenosić ta wkładka? Producent nie podał parametrów dla prądu stałego. Prąd znamionowy określono tylko dla napięcia przemiennego 500 V AC. W przypadku obwodów DC zalecamy sprawdzenie karty katalogowej lub wybór wkładki dedykowanej do DC.
• Jaka jest maksymalna zdolność wyłączania (prąd zwarciowy) tej wkładki? W dostępnych danych nie podano wartości zdolności wyłączania. Dla prawidłowego doboru ochrony należy posłużyć się dokumentacją techniczną bezpiecznika lub skonsultować się z producentem – zwłaszcza w instalacjach o dużym spodziewanym prądzie zwarciowym.
