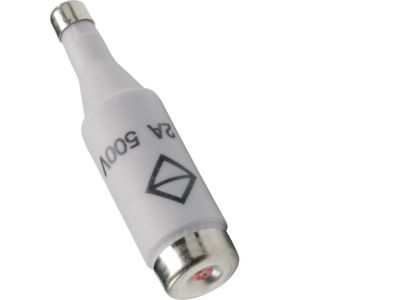

Wkładka bezpiecznikowa NDZ DI/E16 wykonanie zwłoczne gG 2A 500VAC | LNDZ02 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NDZ DI/E16 w wykonaniu zwłocznym gG o prądzie znamionowym 2A i napięciu znamionowym 500V AC (symbol LNDZ02). Przeznaczona do ochrony przewodów i urządzeń elektrycznych przed skutkami przeciążeń i zwarć. Charakterystyka gG zapewnia selektywność w obwodach, a kompaktowy rozmiar DI/E16 ułatwia montaż w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 2A: Gwarantuje precyzyjne zabezpieczenie obwodów o niskim poborze mocy, minimalizując ryzyko zbędnych zadziałań przy prawidłowej eksploatacji.
• Napięcie znamionowe 500V AC: Umożliwia stosowanie w instalacjach przemysłowych i budynkowych o podwyższonym napięciu, zachowując bezpieczny margines do parametrów sieci.
• Wykonanie zwłoczne gG: Charakterystyka czasowo-prądowa typu gG (zwłoczna) pozwala na przepływ krótkotrwałych prądów rozruchowych bez zadziałania, jednocześnie skutecznie chroniąc przed długotrwałymi przeciążeniami i zwarciami.
• Wielkość DI/E16: Standardowy wymiar wkładki bezpiecznikowej pasujący do powszechnie stosowanych podstaw bezpiecznikowych, co ułatwia wymianę i zapewnia kompatybilność z istniejącą infrastrukturą.
• Symbol LNDZ02: Gwarantuje identyfikację konkretnego modelu w ofercie producenta, ułatwiając zamawianie i zarządzanie zapasami.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE, co potwierdza jego zgodność z obowiązującymi standardami jakości i bezpieczeństwa w obwodach elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa NDZ DI/E16 gG 2A znajduje zastosowanie w ochronie obwodów o małej mocy, gdzie wymagana jest selektywna i niezawodna ochrona przed przeciążeniem i zwarciem.

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Ochrona gniazd wtykowych oraz odbiorników o niewielkim poborze prądu (np. czujniki, zasilacze, sterowniki).
• Stosowanie w tablicach rozdzielczych i szafach sterowniczych jako element zabezpieczenia przedlicznikowego lub odbiorowego.
• Współpraca z podstawami bezpiecznikowymi w systemach rozdzielnic modułowych.

Wskazówki Montażowe

Wkładkę bezpiecznikową należy montować w odpowiedniej podstawie bezpiecznikowej (np. typu D02, D01) przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie w całym obwodzie. Dobór wkładki musi być zgodny z prądem znamionowym chronionego obwodu oraz przekrojem zastosowanych przewodów. W trakcie wymiany nie przekraczać momentu dokręcania określonego w dokumentacji podstawy bezpiecznikowej.

FAQ

• Jaka jest charakterystyka czasowo-prądowa tej wkładki? Wkładka posiada charakterystykę zwłoczną gG, co oznacza, że wytrzymuje krótkotrwałe przeciążenia (np. przy rozruchu silników lub załączaniu transformatorów), a zadziała przy dłuższym przeciążeniu lub zwarciu, zapewniając selektywność zabezpieczeń.
• Czy wkładkę można stosować w obwodach prądu stałego (DC)? Produkt przeznaczony jest do pracy w sieciach prądu zmiennego (AC) o napięciu do 500V. Stosowanie w obwodach DC wymaga sprawdzenia danych technicznych producenta – brak potwierdzenia w karcie katalogowej nie pozwala na zalecenie takiego zastosowania.
• Jaki stopień ochrony (IP) ma ta wkładka? Sama wkładka bezpiecznikowa nie posiada określonego stopnia ochrony IP – jest on zależny od obudowy i podstawy bezpiecznikowej, w której jest montowana. W typowych rozdzielnicach modułowych zapewnia się co najmniej IP20 dla aparatury wewnątrz rozdzielnicy.
