Wkładka bezpiecznikowa NDZ DI/E16 wykonanie zwłoczne gG 20A 500VAC | LNDZ20 Hager

Opis i Kluczowe Cechy

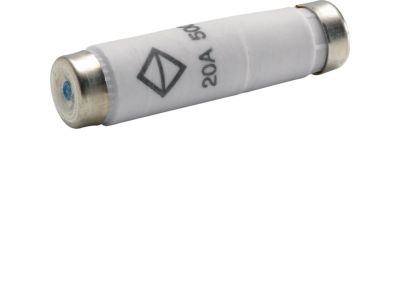

Wkładka bezpiecznikowa NDZ DI/E16 o symbolu LNDZ20 to zwłoczny bezpiecznik topikowy wykonany w charakterystyce gG. Zaprojektowany do niezawodnej ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Oferuje prąd znamionowy 20 A przy napięciu 500 V AC. Wkładka w rozmiarze DI/E16 współpracuje z dedykowanymi podstawami bezpiecznikowymi, zapewniając szybką i bezpieczną wymianę.

• Prąd znamionowy 20 A: Zabezpiecza obwody o obciążeniu do 20 A, zapobiegając przegrzaniu przewodów i uszkodzeniu odbiorników.
• Napięcie 500 V AC: Przystosowany do pracy w instalacjach niskiego napięcia, typowych w budownictwie i przemyśle.
• Charakterystyka zwłoczna gG: Pozwala na przepięcia rozruchowe (np. silników, transformatorów) bez zbędnego wyłączania, a jednocześnie skutecznie reaguje na zwarcia.
• Wkładka typu DI/E16: Pasuje do standardowych podstaw bezpiecznikowych serii DI, co ułatwia montaż i wymianę w istniejących rozdzielnicach.
• Wykonanie zwłoczne: Zapewnia selektywność w obwodach z urządzeniami o wysokim prądzie rozruchu, redukując ryzyko nieplanowanych przerw w zasilaniu.

Zgodność z Normami

Wkładka bezpiecznikowa LNDZ20 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany i wyprodukowany zgodnie z utrzymywanymi standardami jakości, gwarantującymi bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Dzięki charakterystyce gG i parametrom 20 A / 500 V AC, wkładka znajduje zastosowanie w ochronie obwodów końcowych oraz jako zabezpieczenie główne w rozdzielnicach. Sprawdza się w miejscach, gdzie występują obciążenia o charakterze rezystancyjnym i indukcyjnym.

• Ochrona obwodów silników elektrycznych, wentylatorów, pomp – zwłoczna charakterystyka zapobiega wyłączaniu przy rozruchu.
• Zabezpieczenie obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i komercyjnych.
• Stosowanie w rozdzielnicach przemysłowych jako bezpiecznik główny lub odgałęźny dla odbiorników o łącznym prądzie do 20 A.
• Wymiana w istniejących instalacjach wyposażonych w podstawy DI/E16 – uniwersalne dopasowanie.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że jest ono wyłączone. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej typu DI/E16 na szynie TH35 lub na płycie montażowej. Przekrój przewodów doprowadzających dobierz do prądu 20 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków podstawy stosuj zgodnie z dokumentacją producenta podstawy.

FAQ

• Co oznacza charakterystyka gG? gG to charakterystyka zwłoczna przeznaczona do ogólnego stosowania. Bezpiecznik przenosi krótkotrwałe przeciążenia (np. prądy rozruchowe silników), ale szybko wyłącza zwarcia. Jest odpowiednikiem dawnych bezpieczników „zwłocznych”.
• Czy wkładka LNDZ20 może pracować przy napięciu stałym (DC)? Parametry znamionowe określają napięcie 500 V AC. Producent nie podaje wartości dla prądu stałego, dlatego nie zaleca się stosowania w obwodach DC bez dodatkowej weryfikacji.
• Jak sprawdzić, czy wkładka pasuje do mojej podstawy? Wkładka ma oznaczenie DI/E16, co oznacza standardowy rozmiar wkładek do podstaw serii DI (średnica 16 mm). Sprawdź oznaczenie na swojej podstawie – powinno być DI lub E16. W razie wątpliwości skonsultuj się z producentem podstawy.
