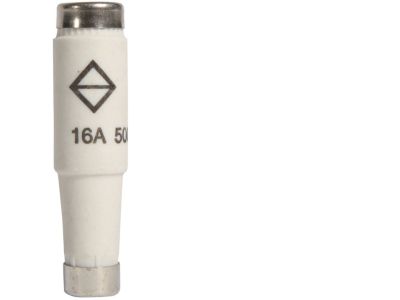

Wkładka bezpiecznikowa NDZ DI/E16 wykonanie zwłoczne gG 16A 500VAC | LNDZ16 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NDZ DI/E16 o symbolu LNDZ16, wykonanie zwłoczne gG, prąd znamionowy 16 A i napięcie 500 V AC. Przeznaczona do ochrony instalacji przed skutkami przeciążeń i zwarć, zapewnia bezpieczną pracę w obwodach niskiego napięcia. Pasuje do standardowych podstaw bezpiecznikowych serii DI/E16.

• Prąd znamionowy 16 A: gwarantuje bezpieczną pracę w obwodach o obciążeniu do 16 A bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 500 V AC: dedykowana do instalacji niskiego napięcia, zapewnia izolację i bezpieczeństwo przy standardowych napięciach sieciowych.
• Charakterystyka zwłoczna gG: umożliwia ochronę przewodów i urządzeń przed przeciążeniem i zwarciem z opóźnieniem wyzwalania, co zapobiega niepotrzebnym wyłączeniom przy udarach prądowych.
• Wykonanie NDZ DI/E16: zgodna z wymiarami popularnych podstaw bezpiecznikowych DI/E16, co ułatwia szybką wymianę i montaż.
• Symbol LNDZ16: jednoznaczna identyfikacja produktu w systemie katalogowym, ułatwia zamawianie i magazynowanie.

Zgodność z Normami

Produkt spełnia obowiązujące wymagania norm europejskich oraz posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa LNDZ16 znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych w rozdzielnicach, tablicach bezpiecznikowych oraz szafach sterowniczych. Dzięki charakterystyce gG idealnie nadaje się do ochrony przewodów i urządzeń przed długotrwałym przeciążeniem oraz zwarciem.

• Zabezpieczenie obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych i komercyjnych.
• Ochrona linii zasilających urządzenia AGD, RTV oraz maszyny w zastosowaniach przemysłowych.
• Stosowanie w obwodach sterowania i automatyki, gdzie wymagana jest charakterystyka zwłoczna do selektywności zabezpieczeń.
• Zabezpieczenie przed przeciążeniem w instalacjach tymczasowych i rozdzielnicach budowlanych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Wkładkę wkłada się do dedykowanej podstawy bezpiecznikowej typu DI/E16, zgodnie z oznaczeniami na podstawie. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego zabezpieczenia (16 A). Po zamontowaniu sprawdzić pewność osadzenia wkładki – nie może ona wystawać ani być luźna. Wszelkie czynności serwisowe wykonywać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wkładka posiada podświetlenie LED? Nie, wkładka bezpiecznikowa LNDZ16 jest standardowym elementem bez podświetlenia. Do sygnalizacji przepalenia wkładki zaleca się stosowanie odpowiednich wskaźników w podstawie lub osobną sygnalizację.
• Jaki jest stopień ochrony IP wkładki? Stopień ochrony wkładki jako elementu wewnętrznego nie jest definiowany. IP całej rozdzielnicy lub obudowy określa stopień ochrony dla zamontowanych wkładek. Wkładka przeznaczona jest do montażu wewnątrz obudów o odpowiednim IP.
• Czy wkładkę można stosować w obwodach prądu stałego (DC)? Producent określił napięcie znamionowe wyłącznie dla prądu przemiennego (500 V AC). Nie podano parametrów dla DC, dlatego nie zaleca się stosowania w obwodach stałoprądowych bez dodatkowej weryfikacji danych katalogowych.
