Wkładka bezpiecznikowa NDZ DI/E16 wykonanie szybkie F 10A 500VAC | LNDZF10 Hager

Opis i Kluczowe Cechy

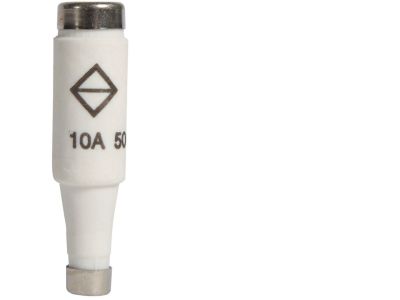

Wkładka bezpiecznikowa NDZ DI/E16 (symbol LNDZF10) to element zabezpieczający o charakterystyce szybkiej (F), przeznaczony do montażu w podstawach z gwintem E16. Prąd znamionowy 10 A oraz napięcie 500 VAC pozwalają na stosowanie w obwodach o standardowych parametrach sieciowych, zapewniając skuteczną ochronę przed skutkami zwarć i przeciążeń.

• Charakterystyka szybka (F): Gwarantuje bardzo krótki czas wyłączenia przy wysokich prądach zwarciowych, co minimalizuje ryzyko uszkodzenia chronionych urządzeń.
• Prąd znamionowy 10 A: Odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz odbiorników o umiarkowanym poborze mocy.
• Napięcie 500 V AC: Umożliwia pracę w sieciach jednofazowych i trójfazowych (np. 230/400 V) z zapasem bezpieczeństwa.
• Gwint E16 (DI/E16): Kompatybilność z szeroko dostępnymi podstawami bezpiecznikowymi, co ułatwia wymianę i montaż w istniejących rozdzielnicach.
• Brak wskaźnika zadziałania: Wkładka nie posiada sygnalizacji przepalenia – konieczna jest kontrola ciągłości obwodu lub regularna wymiana.

Zgodność z Normami

Wkładka bezpiecznikowa NDZ DI/E16 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Wykonanie zgodne z typowymi standardami bezpieczeństwa dla wkładek topikowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Produkt przeznaczony do ochrony przewodów i odbiorników przed zwarciem oraz przeciążeniem w instalacjach przemysłowych, komercyjnych i domowych. Dzięki szybkiej charakterystyce sprawdza się w obwodach wymagających krótkiego czasu zadziałania.

• Zabezpieczenie obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrona urządzeń elektrycznych o charakterze rezystancyjnym (np. grzałki, bojlery, pompy).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako element zapasowy lub w obwodach sterowania.
• Zabezpieczenie obwodów w szafach automatyki o ograniczonej obciążalności zwarciowej.

Wskazówki Montażowe

Wymianę lub montaż wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od obwodu. Należy upewnić się, że podstawa bezpiecznikowa jest przystosowana do gwintu E16, a obwód jest odciążony. Przekrój przewodów doprowadzających oraz ich izolacja muszą odpowiadać wartości prądu znamionowego wkładki. Po włożeniu wkładki sprawdzić, czy jest ona prawidłowo osadzona i nie wykazuje luzów. Szczegółowe paramery montażu (np. moment dokręcania) zawarte są w dokumentacji producenta podstawy.

FAQ

• Czy wkładka ma wskaźnik zadziałania (przepalenia)? Nie, wkładka NDZ DI/E16 nie jest wyposażona w mechaniczny wskaźnik. Stan zadziałania można sprawdzić miernikiem ciągłości lub wymieniać okresowo w ramach przeglądów.
• Jaki jest stopień ochrony wkładki? Produkt nie posiada własnego stopnia IP – stopień ochrony całej rozdzielnicy zależy od osłony (obudowy) i podstawy bezpiecznikowej. Wkładkę montuje się wewnątrz rozdzielnicy, co zazwyczaj zapewnia klasę ochrony co najmniej IP20.
• Czy wkładkę można stosować w obwodach prądu stałego? Parametr napięcia w nazwie dotyczy napięcia AC (500 V~). Producent nie podaje wartości dla DC – dopuszczalność stosowania w obwodach prądu stałego należy zweryfikować z dokumentacją podstawy i przewidywanym prądem zwarciowym.
