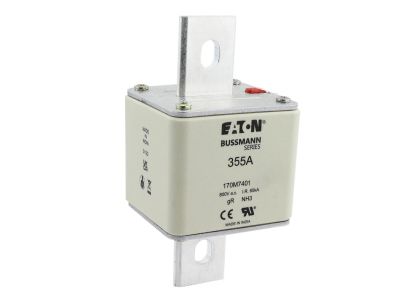

Wkładka bezpiecznikowa, duża prędkość, 355 A, AC 800 V, rozmiar NH3, 150 x 76 x 71 mm, gR, IEC | 170M7401 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa o szybkim działaniu, rozmiarze NH3, prądzie znamionowym 355 A i napięciu znamionowym AC 800 V to kluczowy element zabezpieczający obwody elektryczne przed przeciążeniami i zwarciami. Korpus prostopadłościenny z nieizolowanymi zaciskami nożowymi umożliwia pewne i stabilne połączenie w gniazdach bezpiecznikowych. Podwójny wskaźnik stanu pracy zapewnia szybką identyfikację przepalenia.

• Prąd znamionowy 355 A: Zwiększa możliwości ochrony dużych obwodów zasilających, maszyn i rozdzielnic o wysokim poborze mocy.
• Napięcie znamionowe AC 800 V: Przeznaczona do instalacji średniego i wysokiego napięcia, gdzie wymagana jest wysoka wytrzymałość dielektryczna.
• Szybkie działanie (charakterystyka gR): Szybkie odłączenie chroni wrażliwe urządzenia przed uszkodzeniem spowodowanym przeciążeniem lub zwarciem.
• Zdolność wyłączania 65 kA: Gwarantuje pewną ochronę nawet w warunkach zwarciowych o wysokiej energii.
• Podwójny wskaźnik stanu: Umożliwia szybką wizualną kontrolę stanu wkładki bez konieczności demontażu gniazda.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania norm UL 248-13 oraz IEC 60269-4, co potwierdza jej zgodność z międzynarodowymi standardami bezpieczeństwa dla bezpieczników topikowych. Posiada oznakowanie CE.

Zastosowanie

Wkładki bezpiecznikowe NH3 355 A znajdują zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony obwodów o wysokim prądzie znamionowym i napięciu.

• Ochrona obwodów zasilających maszyn przemysłowych i urządzeń o wysokim poborze mocy.
• Zabezpieczenie rozdzielnic niskiego i średniego napięcia w budynkach użyteczności publicznej i zakładach przemysłowych.
• Stosowanie w systemach zasilania awaryjnego (UPS) i generatorach prądu.
• Instalacje fotowoltaiczne i energetyczne, gdzie wymagana jest ochrona przed zwarciami o dużej energii.

Wskazówki Montażowe

Montaż wkładek bezpiecznikowych NH3 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiednim gnieździe bezpiecznikowym, upewniając się, że zaciski nożowe są prawidłowo osadzone. Użytkowanie wkładek o prądzie znamionowym niższym niż obwód grozi nieprawidłowym działaniem zabezpieczeń. Nigdy nie należy manipulować wkładką podczas pracy instalacji.

FAQ

• Jaka jest charakterystyka działania wkładki? Wkładka posiada charakterystykę gR, co oznacza szybkie działanie – chroni obwody przed zwarciami i minimalizuje ryzyko uszkodzenia chronionych urządzeń.
• Czy wkładka jest izolowana? Korpus wkładki nie jest izolowany – wymaga stosowania w gniazdach bezpiecznikowych z odpowiednimi osłonami ochronnymi.
• Jakie są wymiary wkładki? Rozmiar wkładki to 150 x 76 x 71 mm, co odpowiada standardowi NH3.
