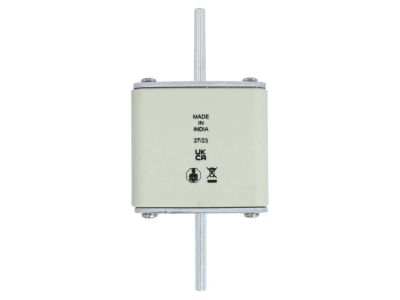

Wkładka bezpiecznikowa, duża prędkość, 315 A, AC 800 V, rozmiar NH3, 150 x 76 x 71 mm, gR, IEC | 170M7400 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa EATON o numerze katalogowym 170M7400 to wysokospecjalistyczny element zabezpieczający, zaprojektowany z myślą o ochronie zaawansowanych układów energoelektronicznych. Prąd znamionowy wynoszący 315 A pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, natomiast napięcie znamionowe 800 V AC predysponuje ten komponent do pracy w wymagających środowiskach przemysłowych. Produkt charakteryzuje się bardzo dużą prędkością działania (charakterystyka gR), co jest kluczowe dla ochrony półprzewodników przed skutkami zwarć.

• Rozmiar NH3: Standardowy gabaryt o wymiarach 150 x 76 x 71 mm zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi i rozłącznikami.
• Zdolność wyłączania 65 kA: Wysoka wartość prądu zwarciowego, który wkładka jest w stanie bezpiecznie przerwać, gwarantuje najwyższy poziom bezpieczeństwa instalacji.
• Wskaźnik podwójny: Wyposażenie w podwójny system sygnalizacji zadziałania umożliwia szybką identyfikację uszkodzonego elementu, co znacząco skraca czas przestoju serwisowego.
• Konstrukcja: Korpus prostopadłościenny z zaciskami nożowymi oraz nieizolowane uchwyty zapewniają solidne połączenie elektryczne i mechaniczną trwałość.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach krytycznych. Wkładka spełnia wymagania normy IEC 60269-4, która definiuje parametry wkładek topikowych przeznaczonych do ochrony urządzeń półprzewodnikowych. Dodatkowo, zgodność z normą UL 248-13 pozwala na stosowanie komponentu w systemach wymagających certyfikacji na rynek północnoamerykański, co czyni go rozwiązaniem uniwersalnym w skali globalnej.

Zastosowanie

Wkładka EATON 170M7400 znajduje szerokie zastosowanie w sektorach, gdzie kluczowa jest ochrona czułych komponentów elektronicznych. Jest idealnym wyborem do zabezpieczania:

• Przekształtników częstotliwości i falowników w układach napędowych.
• Prostowników przemysłowych oraz układów ładowania baterii o dużej mocy.
• Systemów UPS (zasilaczy bezprzerwowych) chroniących centra danych.
• Softstartów oraz innych urządzeń opartych na tyrystorach i diodach mocy.
• Układów szyn zbiorczych w rozdzielnicach głównych o napięciu do 800V AC.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej NH3 należy przestrzegać zasad bezpieczeństwa i dobrych praktyk inżynierskich. Montaż powinien odbywać się przy użyciu atestowanego uchwytu izolacyjnego (uchwytu bezpiecznikowego), ze względu na nieizolowane zaczepy wkładki. Należy upewnić się, że zaciski nożowe są czyste i prawidłowo osadzone w szczękach podstawy bezpiecznikowej, aby zminimalizować rezystancję przejścia i uniknąć nadmiernego nagrzewania się styków. Przed wymianą należy bezwzględnie odłączyć napięcie w obwodzie lub użyć odpowiedniego rozłącznika bezpiecznikowego przystosowanego do pracy pod obciążeniem.

FAQ

• Co oznacza charakterystyka gR? Jest to charakterystyka pełnozakresowa, przeznaczona do ochrony urządzeń półprzewodnikowych, łącząca szybkie działanie przy zwarciach z ochroną przeciążeniową.
• Czy wkładka posiada wskaźnik zadziałania? Tak, model ten posiada podwójny wskaźnik, który wizualnie informuje o przepaleniu się elementu topikowego.
• Czy można stosować tę wkładkę przy napięciu stałym DC? Dane techniczne określają napięcie znamionowe 800 V AC. W przypadku aplikacji DC należy skonsultować się z dokumentacją producenta w celu weryfikacji dopuszczalnych parametrów pracy dla prądu stałego.
