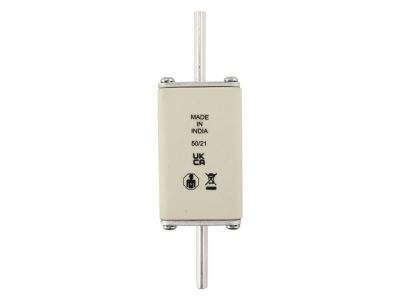

Wkładka bezpiecznikowa duża prędkość, 160 A, AC 800 V, rozmiar NH1, 135 x 53 x 40 mm, gR, IEC | 170M7357 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa EATON o numerze katalogowym 170M7357 to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o ochronie zaawansowanych układów energoelektronicznych. Produkt charakteryzuje się prądem znamionowym wynoszącym 160 A oraz napięciem znamionowym AC 800 V, co czyni go idealnym rozwiązaniem dla wymagających aplikacji przemysłowych. Dzięki charakterystyce gR, wkładka ta zapewnia pełnozakresową ochronę urządzeń półprzewodnikowych, reagując z dużą prędkością na przeciążenia oraz zwarcia.

• Wysoka zdolność wyłączania: Urządzenie posiada zdolność wyłączania na poziomie 65 kA, co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia prądów zwarciowych o bardzo dużym natężeniu.
• Podwójny wskaźnik zadziałania: Wyposażenie w podwójny wskaźnik pozwala na szybką i jednoznaczną identyfikację stanu wkładki, co znacząco skraca czas przestojów serwisowych.
• Konstrukcja NH1: Standardowy rozmiar NH1 o wymiarach 135 x 53 x 40 mm z zaciskami nożowymi zapewnia kompatybilność z powszechnie stosowanymi podstawami bezpiecznikowymi i rozłącznikami.
• Niskie straty mocy: Zoptymalizowana konstrukcja korpusu prostopadłościennego minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury towarzyszącej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w krytycznych systemach zasilania. Wkładka spełnia wymagania normy IEC 60269-4, która definiuje parametry techniczne dla wkładek topikowych przeznaczonych do ochrony półprzewodników. Dodatkowo, zgodność z normą UL 248-13 umożliwia stosowanie produktu na rynkach wymagających certyfikacji UL, zapewniając najwyższy poziom bezpieczeństwa pożarowego i elektrycznego.

Zastosowanie

Wkładka EATON 170M7357 znajduje szerokie zastosowanie w sektorach, gdzie kluczowa jest ochrona czułych komponentów elektronicznych. Jest szczególnie rekomendowana do zabezpieczania:

• Przekształtników częstotliwości i falowników w układach napędowych.
• Prostowników przemysłowych oraz układów ładowania baterii o dużej mocy.
• Systemów zasilania gwarantowanego UPS.
• Softstartów oraz innych sterowników półprzewodnikowych pracujących przy napięciu do 800 V AC.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej NH1 należy przestrzegać poniższych zasad, aby zapewnić optymalną pracę układu:

• Montaż w podstawach: Wkładkę należy montować w dedykowanych podstawach bezpiecznikowych rozmiaru NH1 przy użyciu atestowanego uchwytu izolacyjnego (uchwyty samej wkładki są nieizolowane).
• Moment dokręcania: W przypadku montażu w rozłącznikach listwowych, należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć nadmiernej rezystancji zestyku.
• Wentylacja: Należy zapewnić odpowiednią przestrzeń wokół wkładki w celu odprowadzania ciepła generowanego podczas pracy ciągłej przy pełnym obciążeniu 160 A.
• Weryfikacja napięcia: Przed montażem upewnij się, że napięcie robocze układu nie przekracza znamionowego napięcia 800 V AC.

FAQ

1. Czy wkładka 170M7357 może być stosowana w obwodach DC?
Prezentowany model posiada parametry znamionowe dla prądu przemiennego (AC 800 V). W przypadku chęci zastosowania w obwodach DC, należy skonsultować się z kartą katalogową producenta w celu weryfikacji dopuszczalnych napięć stałych.

2. Co oznacza charakterystyka gR?
Charakterystyka gR oznacza, że wkładka jest szybka i zapewnia ochronę pełnozakresową (zarówno przed skutkami zwarć, jak i przeciążeń) dla elementów półprzewodnikowych.

3. Czy uchwyty wkładki są bezpieczne pod napięciem?
Wkładka posiada uchwyty nieizolowane, co oznacza, że podczas wymiany należy bezwzględnie używać specjalistycznego uchwytu izolacyjnego (manewrowego) oraz stosować odpowiednie środki ochrony osobistej.
