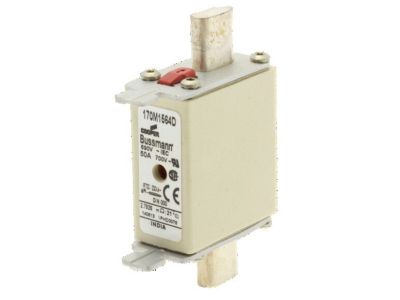

Wkładka bezpiecznikowa DIN000 gR 50A 690V , podwójny wskaźnik, FUSE 50A 690V gR DIN 000 HSDNH | 170M1564D Eaton

Alternatywny kod produktu: 170M1564D

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa DIN000 oznaczona symbolem 170M1564D to bezpiecznik topikowy typu gR o prądzie znamionowym 50 A i napięciu 690 V AC. Przeznaczona do szybkiej ochrony półprzewodników, zapewnia niezawodne odcięcie obwodu w przypadku przeciążeń i zwarć. Wyposażona w podwójny wskaźnik (kombinacja) z wskaźnikiem typu T do współpracy z mikroprzełącznikiem, co umożliwia zdalną sygnalizację zadziałania. Korpus prostopadłościenny z zaciskami nożowymi oraz nieizolowane uchwyty ułatwiają szybki montaż i wymianę w podstawach bezpiecznikowych zgodnych z formatem DIN 000.

• Prąd znamionowy 50 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc wrażliwe elementy półprzewodnikowe przed uszkodzeniem.
• Napięcie 690 V AC: Umożliwia zastosowanie w instalacjach przemysłowych o podwyższonym napięciu, zachowując pełną izolacyjność i bezpieczeństwo.
• Typ gR (szybki): Reaguje błyskawicznie na zwarcia, co jest kluczowe w ochronie tyrystorów, diod i modułów mocy.
• Zdolność wyłączania 200 kA: Zapewnia niezawodne przerwanie najwyższych prądów zwarciowych, minimalizując ryzyko uszkodzenia aparatury.
• Podwójny wskaźnik zadziałania (wskaźnik typu T dla mikroprzełącznika): Umożliwia lokalną i zdalną sygnalizację przepalenia wkładki, co usprawnia diagnostykę i serwis.

Zgodność z Normami

Wkładka bezpiecznikowa 170M1564D spełnia wymagania norm DIN 43620 oraz IEC 60269-4, co potwierdza jej przydatność w profesjonalnych instalacjach elektrycznych. Posiada certyfikat CE i jest przeznaczona do stosowania zgodnie z obowiązującymi przepisami.

Zastosowanie

Dzięki szybkiemu charakterowi wyłączania (gR) oraz wysokiej zdolności zwarciowej, wkładka znajduje zastosowanie w układach wymagających niezawodnej ochrony półprzewodników. Sprawdza się w następujących scenariuszach:

• Ochrona tyrystorów, triaków i diod mocy w przekształtnikach energoelektronicznych.
• Zabezpieczenie modułów IGBT oraz prostowników w napędach przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach tam, gdzie występują wysokie prądy zwarciowe.
• Instalacje w układach automatyki budynkowej oraz sterowania silnikami – jako zabezpieczenie przed zwarciem w obwodach pomocniczych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej zgodnej z formatem DIN 000 (szyna TH35/DIN). Przekrój przewodów łączących musi być dobrany do prądu znamionowego 50 A, a moment dokręcania zacisków nożowych – zgodny z dokumentacją techniczną producenta. Przed przystąpieniem do pracy sprawdzić brak napięcia w obwodzie.

FAQ

• Jak działa podwójny wskaźnik w tej wkładce? Wkładka wyposażona jest w kombinację wskaźników: standardowy wskaźnik optyczny oraz wskaźnik typu T, który umożliwia współpracę z opcjonalnym mikroprzełącznikiem (modele 170H0238, 170H0236). Dzięki temu można uzyskać zdalną sygnalizację zadziałania bezpiecznika.
• Jaka jest zdolność wyłączania wkładki? Zdolność wyłączania wynosi 200 kA przy napięciu 690 V AC, co pozwala bezpiecznie przerywać nawet ekstremalne prądy zwarciowe występujące w obwodach półprzewodnikowych.
• Czy wkładka jest zgodna z normami europejskimi? Tak, produkt spełnia normy DIN 43620 oraz IEC 60269-4, co potwierdza jego jakość i bezpieczeństwo w zastosowaniach przemysłowych.
