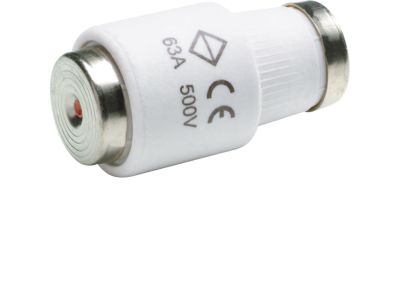

Wkładka bezpiecznikowa DIII/E33 wykonanie szybkie F (Bi-Wts) 63A 500VAC | LE33F63 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa DIII/E33 LE33F63 produkcji polskiej to szybkie (F – Bi-Wts) rozwiązanie zabezpieczające obwody elektryczne o prądzie znamionowym 63 A przy napięciu do 500 V AC. Dzięki budowie zgodnej z wymiarami DIII/E33 pasuje do standardowych podstaw i rozłączników bezpiecznikowych. Wyposażona w kombinowany wskaźnik zadziałania (górny oraz w płycie czołowej) umożliwia łatwą kontrolę stanu bezpiecznika zarówno w podstawach otwartych, jak i w rozłącznikach z okienkiem kontrolnym.

• Prąd znamionowy 63 A: Zabezpiecza obwody o dużym obciążeniu w instalacjach przemysłowych i energetycznych przed skutkami zwarć.
• Napięcie znamionowe 500 V AC: Odpowiednia do pracy w sieciach niskiego napięcia (230/400 V) z dużym marginesem bezpieczeństwa dla skoków napięcia.
• Wykonanie szybkie F (Bi-Wts): Zapewnia szybkie wyłączenie prądu zwarciowego, ograniczając energię łuku i minimalizując ryzyko uszkodzenia chronionych urządzeń.
• Kombinowany wskaźnik zadziałania: Górny wskaźnik widoczny w podstawach bez osłon oraz wskaźnik na płycie czołowej porcelanowego korpusu – ułatwia szybką identyfikację przepalenia nawet w zamkniętych rozłącznikach.
• Porcelanowy korpus: Wytrzymały mechanicznie i termicznie, odporny na działanie łuku elektrycznego.

Zgodność z Normami

Wkładka bezpiecznikowa LE33F63 spełnia wymagania europejskich norm dotyczących bezpieczników instalacyjnych i przemysłowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt został zaprojektowany i wyprodukowany zgodnie z uznanymi standardami branżowymi, co gwarantuje niezawodność i bezpieczeństwo w zastosowaniach energetyki zawodowej oraz przemyśle.

Zastosowanie

Wkładka bezpiecznikowa DIII/E33 przeznaczona jest do zabezpieczania obwodów odbiorczych i rozdzielczych przed skutkami zwarć oraz przeciążeń (przy odpowiednim doborze charakterystyki). Sprawdza się w miejscach, gdzie wymagane jest szybkie wyłączenie przy dużych wartościach prądu zwarciowego.

• Ochrona obwodów rozdzielnic głównych w energetyce zawodowej.
• Zabezpieczenie linii zasilających maszyny i urządzenia w przemyśle.
• Stosowanie w podstawach bezpiecznikowych DIII/E33 oraz rozłącznikach bezpiecznikowych z okienkiem kontrolnym.
• Zabezpieczenie w układach automatyki przemysłowej i instalacjach komercyjnych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Wkładkę należy włożyć do zgodnej podstawy bezpiecznikowej DIII/E33 (np. podstawy R113 lub podobnej). Dokręcanie styków w przypadku podstaw śrubowych – zgodnie z momentem podanym w dokumentacji producenta podstawy. Przekrój przewodów przyłączonych do podstawy należy dobrać do prądu znamionowego 63 A, zgodnie z normami instalacyjnymi.

FAQ

• Jaka jest charakterystyka czasowo-prądowa wkładki LE33F63? Jest to wykonanie szybkie (F), oznaczane również jako Bi-Wts. Charakteryzuje się bardzo krótkim czasem wyłączenia przy dużych prądach zwarciowych, co ogranicza energię łuku i chroni odbiorniki.
• Czy wkładka ma wskaźnik zadziałania? Jak go odczytać? Tak, wyposażona jest w kombinowany wskaźnik: górny (wystający) widoczny nad podstawą oraz wskaźnik w płycie czołowej porcelanowego korpusu. Po przepaleniu wkładki wskaźnik zmienia położenie lub kolor, umożliwiając szybką identyfikację.
• Czy można stosować tę wkładkę w rozłącznikach bezpiecznikowych? Tak, dzięki wskaźnikowi na płycie czołowej jest ona przeznaczona do rozłączników z okienkiem kontrolnym. Górny wskaźnik uzupełnia widoczność w podstawach bez osłon.
