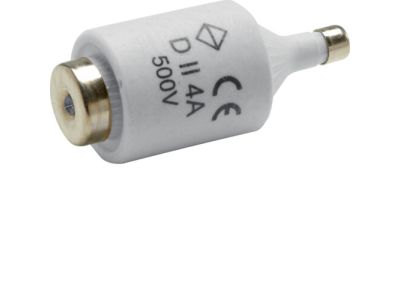

Wkładka bezpiecznikowa DII/E27 wykonanie szybkie F (Bi-Wts) 4A 500VAC | LE27F04 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa topikowa typu DII (system DIAZED) o charakterystyce szybkiej (F) to profesjonalne rozwiązanie marki HAGER, zaprojektowane z myślą o precyzyjnej ochronie instalacji elektrycznych przed skutkami zwarć i przeciążeń. Prąd znamionowy o wartości 4A sprawia, że element ten idealnie nadaje się do zabezpieczania obwodów o mniejszym obciążeniu, gdzie wymagana jest natychmiastowa reakcja na nieprawidłowości w przepływie prądu. Gwint E27 zapewnia pełną kompatybilność ze standardowymi gniazdami bezpiecznikowymi typu DII, co ułatwia modernizację istniejących rozdzielnic.

• Charakterystyka szybka (F): Gwarantuje błyskawiczne przerwanie obwodu w przypadku wystąpienia prądu zwarciowego, co minimalizuje ryzyko uszkodzenia czułych komponentów instalacji.
• Napięcie znamionowe 500VAC: Pozwala na bezpieczną pracę w standardowych sieciach przemysłowych i domowych, zapewniając wysoką zdolność wyłączania.
• Wysoka jakość wykonania: Korpus ceramiczny odporny na wysokie temperatury oraz precyzyjnie skalibrowany element topikowy gwarantują powtarzalność parametrów pracy.
• Wskaźnik zadziałania: Wyraźny znacznik pozwala na szybką identyfikację przepalonej wkładki bez konieczności użycia przyrządów pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wkładka spełnia wymagania normy IEC 60269, która definiuje parametry techniczne dla niskonapięciowych bezpieczników topikowych. Dzięki temu inżynierowie i instalatorzy mają pewność, że element ten zachowa deklarowane czasy wyłączania oraz wytrzymałość dielektryczną w całym okresie eksploatacji.

Zastosowanie

Wkładka bezpiecznikowa HAGER LE27F04 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Ochronie obwodów sterowniczych i automatyki przemysłowej, gdzie występują komponenty wrażliwe na długotrwałe przetężenia.
• Zabezpieczaniu silników o małej mocy, które nie wymagają zwłocznej charakterystyki rozruchowej.
• Instalacjach oświetleniowych oraz gniazdach wtykowych w budownictwie użyteczności publicznej.
• Rozdzielnicach niskiego napięcia, gdzie wymagana jest selektywność zabezpieczeń w systemie DIAZED.

Wskazówki Montażowe

Podczas montażu wkładki DII/E27 należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór gniazda: Należy upewnić się, że gniazdo bezpiecznikowe oraz wstawka kalibrowa są dostosowane do prądu znamionowego 4A, aby zapobiec montażowi wkładki o zbyt dużym amperażu.
• Moment dokręcania: Główkę bezpiecznikową należy dokręcić z odpowiednią siłą, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się zacisków.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy wyłączonym napięciu, przy użyciu odpowiednich środków ochrony osobistej.
• Kontrola stanu: Przed montażem należy sprawdzić, czy ceramiczny korpus nie posiada pęknięć, a styki są wolne od zanieczyszczeń i tlenków.

FAQ

• Czy wkładkę o charakterystyce szybkiej (F) można zastąpić wkładką zwłoczną (gG/gL)? Nie jest to zalecane w obwodach wymagających szybkiej reakcji, gdyż wkładka zwłoczna może dopuścić do uszkodzenia chronionego urządzenia przed przerwaniem obwodu.
• Jaki jest kolor wskaźnika dla prądu 4A? Zgodnie ze standardem systemu DIAZED, wkładki o prądzie znamionowym 4A posiadają wskaźnik w kolorze brązowym.
• Czy produkt jest kompatybilny z osprzętem innych producentów? Tak, system DII/E27 jest znormalizowany, co oznacza, że wkładka HAGER pasuje do wszystkich standardowych gniazd E27 innych marek.
