Wkładka bezpiecznikowa DII/E27 wykonanie szybkie F (Bi-Wts) 10A 500VAC | LE27F10 Hager

Opis i Kluczowe Cechy

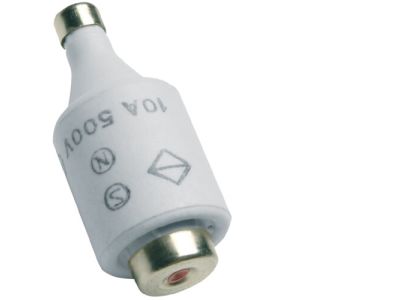

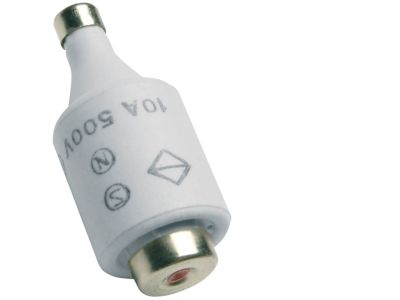

Wkładka bezpiecznikowa topikowa typu DII o oznaczeniu producenta LE27F10 to profesjonalny element zabezpieczający, zaprojektowany przez renomowaną firmę HAGER. Produkt charakteryzuje się prądem znamionowym o wartości 10A oraz napięciem znamionowym 500V AC, co czyni go idealnym rozwiązaniem dla wymagających instalacji przemysłowych oraz energetyki zawodowej. Wykonanie o charakterystyce szybkiej (oznaczenie F - flink) gwarantuje błyskawiczne przerwanie obwodu w przypadku wystąpienia zwarcia, co jest kluczowe dla ochrony czułych odbiorników energii oraz przewodów przed skutkami termicznymi i dynamicznymi prądów zwarciowych.

• Gwint E27: Standardowy rozmiar gwintu zapewnia pełną kompatybilność z powszechnie stosowanymi gniazdami bezpiecznikowymi typu DII.
• Wskaźnik zadziałania: Wkładka wyposażona jest w górny wskaźnik zadziałania, który umożliwia szybką, wizualną identyfikację przepalonego bezpiecznika w podstawach bezpiecznikowych pozbawionych osłon.
• Korpus porcelanowy: Wysokiej jakości ceramika zapewnia doskonałą izolację elektryczną oraz wysoką odporność na udary termiczne powstające podczas gaszenia łuku elektrycznego.
• Zastosowanie przemysłowe: Solidna konstrukcja Bi-Wts została zoptymalizowana pod kątem ciągłej pracy w trudnych warunkach środowiskowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normatywne dotyczące aparatury niskiego napięcia. Został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa, co potwierdza jego niezawodność w systemach elektroenergetycznych. Zastosowanie wkładki HAGER LE27F10 w instalacji pozwala na zachowanie pełnej selektywności zabezpieczeń przy odpowiednim doborze pozostałych elementów toru prądowego, zgodnie z wytycznymi normy IEC 60269.

Zastosowanie

Wkładka bezpiecznikowa DII 10A F znajduje szerokie zastosowanie w sektorze B2B, w tym:

• Energetyka zawodowa: Zabezpieczanie obwodów pomocniczych oraz rozdzielnic niskiego napięcia.
• Przemysł: Ochrona silników o małej mocy, układów sterowania oraz urządzeń elektronicznych wymagających szybkiego odłączenia zasilania w razie awarii.
• Infrastruktura budynkowa: Główne i pomocnicze tablice rozdzielcze w obiektach komercyjnych, gdzie wymagana jest wysoka zdolność zwarciowa.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór gniazda: Należy upewnić się, że gniazdo bezpiecznikowe posiada odpowiedni gwint E27 oraz jest przystosowane do napięcia 500V.
• Wstawka kalibrowa: Przed wkręceniem wkładki należy zweryfikować obecność odpowiedniej wstawki kalibrowej, która zapobiega zamontowaniu bezpiecznika o prądzie znamionowym większym niż dopuszczalny dla danego obwodu.
• Moment dokręcania: Główkę bezpiecznikową należy dokręcić z odpowiednią siłą, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się połączenia na skutek wzrostu rezystancji zestykowej.
• Bezpieczeństwo: Wymianę wkładki należy przeprowadzać przy użyciu odpowiedniego sprzętu ochronnego, najlepiej po uprzednim odłączeniu napięcia w obwodzie.

FAQ

• Co oznacza charakterystyka F? Litera F (z niem. flink) oznacza charakterystykę szybką. Bezpiecznik ten reaguje znacznie szybciej na przeciążenia i zwarcia niż wkładki o charakterystyce zwłocznej (gG/gL).
• Czy wkładkę można stosować w rozłącznikach bezpiecznikowych? Tak, konstrukcja z wyraźnym wskaźnikiem na płycie czołowej korpusu sprawia, że zadziałanie jest widoczne w okienkach kontrolnych rozłączników.
• Czy wkładka 10A 500V może pracować w instalacji 230V? Tak, napięcie znamionowe 500V jest napięciem maksymalnym. Wkładka może bezpiecznie pracować w instalacjach o niższym napięciu, np. 230V lub 400V AC.
