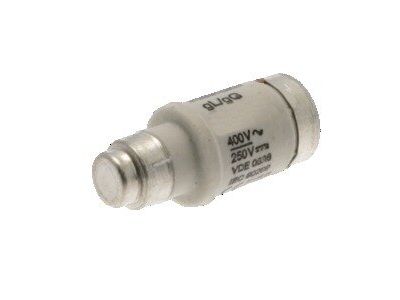

Wkładka bezpiecznikowa D02 gL/gG 25A T, 400VAC E18 (zwłoczna) | 25NZ02 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa EATON o oznaczeniu 25NZ02 to profesjonalny element zabezpieczający, zaprojektowany do pracy w systemach typu D0. Produkt charakteryzuje się prądem znamionowym wynoszącym 25A, co pozwala na skuteczną ochronę obwodów o średnim obciążeniu. Rozmiar D02, wykorzystujący gwint E18, jest standardem w nowoczesnych rozdzielnicach niskiego napięcia. Charakterystyka gL/gG oznacza pełnozakresową ochronę zarówno przed skutkami zwarć, jak i przeciążeń, co czyni tę wkładkę rozwiązaniem uniwersalnym. Dodatkowe oznaczenie T (zwłoczna) wskazuje na opóźniony czas zadziałania, co jest kluczowe w obwodach, gdzie występują chwilowe prądy rozruchowe, zapobiegając niepożądanym przerwom w zasilaniu.

• Prąd znamionowy: 25A zapewniający stabilną pracę instalacji.
• Napięcie znamionowe: 400V AC, optymalne dla systemów trójfazowych.
• Charakterystyka gL/gG: uniwersalna ochrona przewodów i urządzeń.
• Typ zwłoczny: odporność na krótkotrwałe piki prądowe.
• Rozmiar D02 (E18): kompatybilność z szeroką gamą osprzętu modułowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i powtarzalność parametrów elektrycznych. Wkładka spełnia wymagania normy IEC 60269-3, która definiuje parametry bezpieczników do użytku domowego i podobnych zastosowań przez osoby niewykwalifikowane, przy zachowaniu pełnej ochrony. Dodatkowo, zgodność z niemiecką normą VDE 0636 potwierdza wysoką jakość wykonania oraz dopuszczenie do stosowania w zaawansowanych instalacjach przemysłowych na terenie całej Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa EATON 25NZ02 znajduje szerokie zastosowanie w sektorze B2B oraz w budownictwie mieszkaniowym. Jest idealnym rozwiązaniem do zabezpieczania głównych linii zasilających w rozdzielnicach piętrowych oraz jako zabezpieczenie poszczególnych odbiorników o charakterze indukcyjnym, takich jak małe silniki elektryczne czy transformatory, gdzie wymagana jest charakterystyka zwłoczna. Dzięki swojej niezawodności, jest często wybierana przez elektroinstalatorów do ochrony obwodów gniazdowych w obiektach przemysłowych oraz w systemach automatyki budynkowej, gdzie stabilność zasilania jest priorytetem.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej D02 powinien być przeprowadzany w odpowiednio dobranych gniazdach bezpiecznikowych z gwintem E18. Podczas instalacji należy zwrócić szczególną uwagę na zastosowanie właściwego pierścienia kalibrującego, który uniemożliwia wkręcenie wkładki o prądzie znamionowym większym niż dopuszczalny dla danego obwodu. Należy upewnić się, że główka bezpiecznikowa jest dokręcona z odpowiednim momentem, aby zminimalizować rezystancję zestyku, co zapobiega nadmiernemu nagrzewaniu się styków. Wymiana wkładki powinna odbywać się przy wyłączonym obciążeniu, co znacząco podnosi bezpieczeństwo serwisanta i trwałość osprzętu.

FAQ

• Czy wkładkę D02 25A można zamontować w gnieździe D01? Nie, wkładki rozmiaru D02 mają większą średnicę i wymagają gniazd z gwintem E18. Do gniazd D01 (E14) przeznaczone są mniejsze wkładki.
• Co oznacza charakterystyka gL/gG? Jest to oznaczenie wkładki ogólnego przeznaczenia, która chroni instalację w pełnym zakresie – zarówno przed przeciążeniami (długotrwały wzrost prądu), jak i zwarciami (gwałtowny skok prądu).
• Dlaczego warto wybrać wersję zwłoczną (T)? Wersja zwłoczna jest odporna na krótkie impulsy prądowe, które pojawiają się np. podczas startu urządzeń z silnikami. Dzięki temu unikamy przypadkowego przepalenia bezpiecznika w momencie uruchamiania maszyny.
