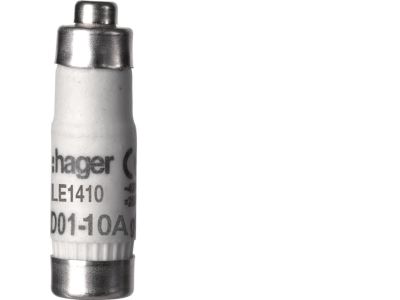

Wkładka bezpiecznikowa D01, zwłoczna gG 10A 400VAC | LE1410 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa D01 o charakterystyce zwłocznej gG i prądzie znamionowym 10A to profesjonalny element zabezpieczający, zaprojektowany przez renomowaną firmę HAGER. Urządzenie pracuje przy napięciu znamionowym 400V AC, co czyni je idealnym rozwiązaniem dla standardowych instalacji przemysłowych oraz komercyjnych. Charakterystyka gG (ogólnego przeznaczenia) oznacza, że wkładka jest zdolna do przerywania prądów przeciążeniowych oraz zwarciowych w pełnym zakresie, chroniąc kable i przewody przed skutkami termicznymi i dynamicznymi.

Kluczowym elementem konstrukcyjnym jest porcelanowy korpus, który gwarantuje wysoką wytrzymałość mechaniczną oraz doskonałą izolację elektryczną. Produkt został wyposażony w precyzyjny wskaźnik zadziałania umieszczony na płycie czołowej. Dzięki takiemu rozwiązaniu, stan wkładki jest łatwo weryfikowalny nawet w rozłącznikach bezpiecznikowych wyposażonych w okienka kontrolne, co znacząco skraca czas diagnostyki awarii w rozdzielnicy.

• Prąd znamionowy: 10A – optymalny dla obwodów odbiorczych o średnim obciążeniu.
• Napięcie znamionowe: 400V AC – kompatybilność z trójfazowymi systemami zasilania.
• Rozmiar D01 – standardowy gabaryt ułatwiający montaż w typowych gniazdach bezpiecznikowych.
• Charakterystyka zwłoczna gG – zapewnia stabilną pracę przy chwilowych skokach prądu, jednocześnie reagując na niebezpieczne przeciążenia.

Zgodność z Normami

Wkładka bezpiecznikowa HAGER LE1410 została wyprodukowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia ona wymagania normy IEC 60269, która definiuje parametry techniczne dla niskonapięciowych bezpieczników topikowych. Dzięki temu produkt gwarantuje powtarzalność parametrów wyłączania oraz pełną kompatybilność z osprzętem innych producentów zachowujących standard systemu D0.

Zastosowanie

Produkt znajduje szerokie zastosowanie w energetyce zawodowej oraz różnych gałęziach przemysłu. Jest dedykowany do ochrony obwodów zasilających, sterowniczych oraz oświetleniowych. Ze względu na swoją konstrukcję, wkładki te są idealne do:

• Podstaw bezpiecznikowych montowanych na szynie DIN, gdzie brak osłon pozwala na bezpośrednią obserwację górnego wskaźnika zadziałania.
• Rozłączników bezpiecznikowych, w których podwójny, kombinowany wskaźnik zadziałania jest widoczny przez dedykowane wizjery.
• Zabezpieczania silników o małej mocy oraz urządzeń o charakterystyce rezystancyjnej i indukcyjnej.

Wskazówki Montażowe

Podczas montażu wkładki D01 należy zwrócić szczególną uwagę na dopasowanie prądu znamionowego wkładki do parametrów chronionego obwodu oraz gniazda bezpiecznikowego. Montaż powinien odbywać się przy użyciu odpowiednich wstawek kalibrujących, które zapobiegają użyciu wkładki o zbyt dużym prądzie znamionowym. Należy upewnić się, że wkładka jest stabilnie osadzona w gnieździe, a główka bezpiecznikowa została dokręcona z odpowiednim momentem, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się zacisków.

FAQ

• Czy wkładka 10A D01 pasuje do gniazd D02? Nie, wkładki systemu D01 mają mniejszą średnicę niż D02. Wymagane jest użycie odpowiedniej redukcji lub dedykowanego gniazda D01.
• Co oznacza kolor wskaźnika dla 10A? Zgodnie ze standardem kodowania barwnego dla systemu D0, wkładka o prądzie znamionowym 10A posiada wskaźnik w kolorze czerwonym.
• Czy można stosować tę wkładkę w obwodach prądu stałego (DC)? Produkt jest certyfikowany na napięcie 400V AC. W przypadku zastosowań DC należy zweryfikować dopuszczalne napięcie pracy podane w karcie katalogowej producenta dla prądu stałego.
