Wkładka bezpiecznika cylindrycznego, 22x58 mm, 80 A, gG, Un AC: 500 V, SENTRON | 3NW6224-1 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego o wymiarach 22x58 mm i prądzie znamionowym 80 A w klasie gG to podzespołowa ochrona selektywna w instalacjach elektrycznych. Zaprojektowana do współpracy z układami przemysłowymi, zapewnia skuteczną ochronę zwarciową przy zachowaniu selektywności zabezpieczeń. Wysokie napięcie znamionowe 500 V AC umożliwia stosowanie w systemach o podwyższonych parametrach.

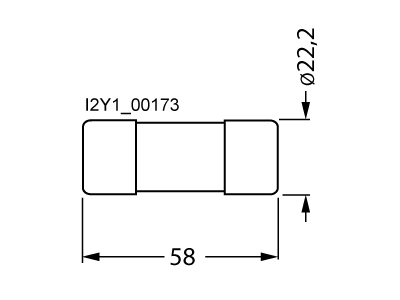

• Wymiary 22x58 mm: Standardowa konstrukcja cylindryczna kompatybilna z powszechnie stosowanymi gniazdami bezpiecznikowymi w instalacjach przemysłowych.
• Prąd znamionowy 80 A, klasa gG: Szerokie spektrum ochrony – od zwarć po przeciążenia, z wysoką zdolnością wyłączania (50 kA).
• Napięcie znamionowe AC 500 V: Możliwość stosowania w układach o podwyższonym napięciu roboczym, typowym dla przemysłu.
• Selektywność ochrony: Zapewnia równomierne działanie zabezpieczeń w obwodzie, ograniczając ryzyko niepożądanych wyłączeń.
• Uniwersalna kompatybilność: Pasuje do standardowych gniazd cylindrycznych, stosowanych w aparaturze modułowej i szafach sterowniczych.

Zgodność z Normami

Wkładka spełnia wymagania normy IEC 60269-1, -2 oraz -3 dotyczące bezpieczników niskonapięciowych, a także normy UL 512. Zapewnia zgodność z międzynarodowymi standardami bezpieczeństwa dla aparatury przemysłowej.

Zastosowanie

Wkładki bezpiecznikowe cylindryczne znajdują zastosowanie w układach elektroenergetycznych wymagających selektywnej ochrony zwarciowej i przeciążeniowej.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe.
• Stosowanie w rozdzielnicach niskiego napięcia jako elementy zabezpieczające.
• Zabezpieczenie linii zasilających odbiorniki o dużym poborze mocy.
• Instalacje wymagające wysokiej selektywności zabezpieczeń przy zachowaniu kompaktowych wymiarów.

Wskazówki Montażowe

Montaż wkładki należy przeprowadzić przy całkowicie odłączonym napięciu w obwodzie. Zaleca się stosowanie wyłącznika głównego lub odłącznika bezpiecznikowego. Wkładkę należy osadzić w odpowiednim gnieździe cylindrycznym, upewniając się o poprawnym zwarciu styku. Po montażu sprawdzić stabilność połączenia i brak luzów. Wymiana wkładki powinna odbywać się wyłącznie przy wyłączonym napięciu. Dokładny dobór prądu znamionowego i klasy charakterystyki powinien być zgodny z projektem instalacji – w razie wątpliwości skonsultować się z osobą posiadającą uprawnienia SEP.

FAQ

• Jaki jest typ charakterystyki wkładki? Wkładka posiada klasę gG, co oznacza szerokie spektrum ochrony zarówno przed zwarciami, jak i przeciążeniami – typowe dla ochrony selektywnej w instalacjach przemysłowych.
• Czy wkładka nadaje się do łączenia pod obciążeniem? Nie – wkładki bezpiecznikowe cylindryczne nie są przewidziane do operacji łączeniowych pod obciążeniem. Do takich zastosowań należy stosować dedykowane aparaty łączące.
• Jaka jest maksymalna zdolność wyłączania wkładki? Wkładka 80 A gG charakteryzuje się zdolnością wyłączania co najmniej 50 kA, co gwarantuje skuteczną ochronę w instalacjach o wysokim prądzie zwarciowym.
