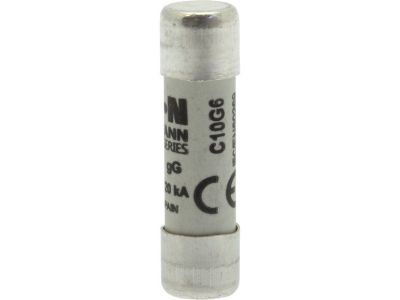

Wkładka bezpiecznikowa cylindryczna gG 10x38mm 6A, 500VAC (zwłoczna) | C10G6 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna marki EATON o symbolu C10G6 to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o najwyższych standardach niezawodności w instalacjach elektroenergetycznych. Produkt charakteryzuje się rozmiarem 10x38 mm, co stanowi standard przemysłowy pozwalający na szeroką kompatybilność z rozłącznikami bezpiecznikowymi różnych producentów. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) zapewnia skuteczną ochronę zarówno przed skutkami zwarć, jak i przeciążeń, co czyni ją uniwersalnym rozwiązaniem w systemach rozdziału energii.

• Prąd znamionowy 6A: Pozwala na precyzyjne zabezpieczenie obwodów o niskim poborze mocy, minimalizując ryzyko uszkodzenia odbiorników.
• Napięcie znamionowe 500V AC: Gwarantuje bezpieczną pracę w standardowych sieciach przemysłowych oraz instalacjach o podwyższonych wymaganiach napięciowych.
• Wysoka zdolność wyłączania: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę przed termicznymi i dynamicznymi skutkami awarii.
• Kompaktowa budowa: Standardowy wymiar 10x38 mm ułatwia montaż w gęsto upakowanych szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Wkładka spełnia wymagania normy IEC 60269-3, która określa parametry dla bezpieczników niskiego napięcia do użytku domowego i podobnych zastosowań, oraz normy VDE 0636, będącej wyznacznikiem jakości i bezpieczeństwa na rynku niemieckim i europejskim. Posiadanie tych certyfikatów gwarantuje powtarzalność parametrów elektrycznych oraz pełne bezpieczeństwo eksploatacji.

Zastosowanie

Wkładka EATON C10G6 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w obszarach takich jak:

• Automatyka przemysłowa: Ochrona obwodów sterowania, zasilaczy oraz czułych komponentów elektronicznych w szafach sterowniczych.
• Instalacje budynkowe: Zabezpieczanie obwodów administracyjnych i technicznych w budynkach komercyjnych i mieszkalnych.
• Ochrona kabli i przewodów: Dzięki charakterystyce gG, wkładka idealnie nadaje się do ochrony przewodów przed nadmiernym nagrzewaniem wywołanym przeciążeniem.
• Rozdzielnice niskiego napięcia: Jako element wymienny w rozłącznikach bezpiecznikowych montowanych na szynie DIN.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej należy przestrzegać poniższych zasad, aby zapewnić długotrwałą i bezawaryjną pracę układu:

• Dobór oprawy: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach lub podstawach bezpiecznikowych przystosowanych do rozmiaru 10x38 mm.
• Weryfikacja parametrów: Przed montażem upewnij się, że prąd znamionowy 6A oraz napięcie 500V są odpowiednie dla chronionego obwodu.
• Stan beznapięciowy: Wymiana wkładki powinna odbywać się przy odłączonym zasilaniu, przy użyciu odpowiednich narzędzi izolowanych lub poprzez otwarcie dźwigni rozłącznika.
• Czystość styków: Należy zwrócić uwagę na czystość powierzchni stykowych w oprawie, co zapobiega powstawaniu łuku elektrycznego i nadmiernemu nagrzewaniu się elementu.

FAQ

1. Co oznacza charakterystyka gG w tej wkładce?
Charakterystyka gG oznacza wkładkę ogólnego przeznaczenia o pełnozakresowej zdolności wyłączania. Chroni ona urządzenia zarówno przed niewielkimi przeciążeniami, jak i przed prądami zwarciowymi o dużej wartości.

2. Czy wkładka C10G6 może być stosowana w instalacjach domowych?
Tak, zgodnie z normą IEC 60269-3, wkładka ta jest dopuszczona do zastosowań domowych, o ile jest zamontowana w odpowiedniej, bezpiecznej obudowie (rozłączniku).

3. Czy produkt jest zwłoczny?
Wkładki o charakterystyce gG posiadają naturalną zwłokę czasową przy niewielkich przeciążeniach, co zapobiega ich zadziałaniu przy krótkotrwałych skokach prądu, jednak reagują natychmiastowo w przypadku wystąpienia zwarcia.
