Wkładka bezpiecznika cylindrycznego, 10x38 mm, 16 A, gG, Un AC: 500 V, SENTRON | 3NW6005-1 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego o wymiarach 10x38 mm, prądzie znamionowym 16 A i charakterystyce gG to standardowe rozwiązanie do selektywnej ochrony obwodów elektrycznych w instalacjach przemysłowych. Przeznaczona do współpracy z odpowiednimi uchwytami bezpiecznikowymi, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w sieciach AC o napięciu do 500 V.

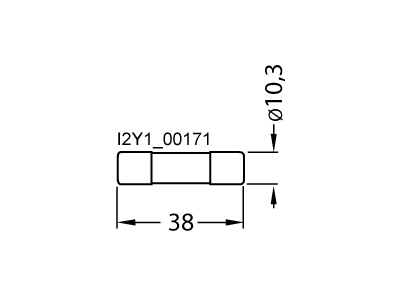

• Wymiary 10x38 mm: Kompaktowa budowa ułatwia montaż w standardowych gniazdach bezpiecznikowych, zachowując pełną kompatybilność z istniejącymi instalacjami.
• Prąd znamionowy 16 A: Ochrona obwodów o średnim poborze mocy, np. silników, oświetlenia przemysłowego czy maszyn.
• Charakterystyka gG: Uniwersalne działanie – szybkie wyłączenie w przypadku zarówno zwarcia, jak i długotrwałego przeciążenia, minimalizując ryzyko uszkodzeń urządzeń.
• Napięcie znamionowe 500 V AC: Odpowiednia do stosowania w sieciach przemysłowych o podwyższonym napięciu roboczym.
• Selektywna ochrona obwodów: Współpraca z systemami bezpiecznikowymi zapewnia celowe wyłączenie tylko uszkodzonego obwodu, bez wpływu na pozostałe części instalacji.

Zgodność z Normami

Wkładka spełnia wymagania normy IEC 60269-1, -2 i -3 oraz UL 512, potwierdzające jej zgodność z międzynarodowymi standardami bezpieczeństwa dla bezpieczników cylindrycznych. Posiada oznaczenie CE.

Zastosowanie

Wkładki bezpiecznikowe cylindryczne 10x38 mm znajdują zastosowanie w instalacjach przemysłowych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe.
• Zabezpieczenie linii oświetlenia przemysłowego i sygnalizacji.
• Stosowanie w szafach rozdzielczych i tablicach bezpiecznikowych w budynkach użyteczności publicznej i przemysłowych.
• Układy automatyki przemysłowej, gdzie wymagana jest selektywna ochrona obwodów.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Przed wymianą upewnić się, że nowa wkładka ma odpowiednie parametry prądowe i charakterystykę. Wkładkę należy osadzić w uchwycie bezpiecznikowym, dociskając ją lekko, aby zapewnić dobry kontakt elektryczny. Unikać nadmiernego dokręcania, co może uszkodzić gwint lub mechanizm. Po montażu sprawdzić poprawność działania przez pomiar rezystancji obwodu.

FAQ

• Czy wkładka może być stosowana do łączenia obwodu pod obciążeniem? Nie – wkładki cylindryczne nie są przewidziane do łączenia pod obciążeniem. Do takich zastosowań należy stosować dedykowane rozwiązania, np. łączniki bezpiecznikowe 3KF.
• Jakie jest napięcie znamionowe wkładki? Napięcie znamionowe wynosi 500 V AC, co pozwala na stosowanie w sieciach przemysłowych o podwyższonym napięciu roboczym.
• Czy wkładka posiada miejsce na zapasowy bezpiecznik? Nie – konstrukcja wkładki nie przewiduje miejsca na zapasowe bezpieczniki. Szybka wymiana jest możliwa poprzez odpowiednie uchwyty bezpiecznikowe wyposażone w moduły z zapasowymi wkładkami.
