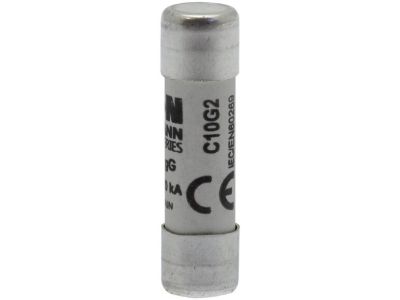

Wkładka bezpiecznikowa cylindryczna gG 10x38mm 2A, 500VAC (zwłoczna) | C10G2 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna marki EATON, model C10G2, to wysokiej klasy element zabezpieczający zaprojektowany do pracy w obwodach prądu przemiennego o napięciu znamionowym do 500V AC. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) sprawia, że urządzenie to jest niezwykle wszechstronne, oferując skuteczną ochronę zarówno przed skutkami przeciążeń, jak i zwarć. Standardowy rozmiar 10x38 mm gwarantuje pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku. Prąd znamionowy wynoszący 2A pozwala na precyzyjne zabezpieczanie odbiorników o niskim poborze mocy, gdzie kluczowa jest selektywność i szybkość reakcji w sytuacjach awaryjnych.

• Charakterystyka gG: Zapewnia pełnozakresową ochronę instalacji elektrycznych.
• Napięcie znamionowe 500V AC: Umożliwia bezpieczną pracę w standardowych sieciach przemysłowych i domowych.
• Kompaktowe wymiary: Standard 10x38 mm ułatwia montaż w typowych oprawach bezpiecznikowych.
• Wysoka zdolność wyłączania: Gwarantuje bezpieczne przerwanie obwodu nawet przy wysokich prądach zwarciowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych aplikacjach. Wkładka spełnia wymagania normy IEC 60269-3, która definiuje parametry dla bezpieczników niskiego napięcia do użytku przez osoby niewykwalifikowane (zastosowania domowe i podobne). Dodatkowo, zgodność z niemiecką normą VDE 0636 stanowi gwarancję najwyższej jakości wykonania i bezpieczeństwa użytkowania, co jest kluczowe dla inżynierów i elektroinstalatorów dbających o standardy techniczne projektowanych systemów.

Zastosowanie

Wkładka C10G2 znajduje szerokie zastosowanie w sektorze B2B oraz w instalacjach budynkowych. Jest idealnym rozwiązaniem do ochrony:

• Obwodów sterowniczych w szafach automatyki przemysłowej.
• Małych silników elektrycznych i transformatorów o niskiej mocy.
• Instalacji oświetleniowych wymagających precyzyjnego zabezpieczenia nadprądowego.
• Urządzeń elektronicznych w sektorze komercyjnym i domowym.
• Rozdzielnic głównych i pomocniczych jako element selektywnej ochrony.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej należy przestrzegać następujących zasad technicznych:

• Dobór oprawy: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach lub podstawach bezpiecznikowych przystosowanych do rozmiaru 10x38 mm.
• Stan beznapięciowy: Wymiana wkładki powinna odbywać się po uprzednim odłączeniu napięcia w obwodzie, chyba że stosowana oprawa pozwala na bezpieczną wymianę pod obciążeniem zgodnie z instrukcją producenta.
• Kontrola styków: Przed montażem należy upewnić się, że zaciski w oprawie są czyste i zapewniają odpowiedni docisk powierzchniowy, co zapobiega przegrzewaniu się styku.
• Weryfikacja parametrów: Zawsze należy sprawdzić, czy prąd znamionowy 2A jest odpowiedni dla chronionego odbiornika i przekroju przewodów w obwodzie.

FAQ

1. Czy wkładka o charakterystyce gG może być stosowana do ochrony silników?
Tak, wkładki gG mogą być stosowane do ochrony silników, o ile ich prąd znamionowy i charakterystyka czasowo-prądowa są odpowiednio dobrane do prądu rozruchowego urządzenia.

2. Co oznacza wymiar 10x38 mm?
Jest to standardowy wymiar fizyczny wkładki cylindrycznej, gdzie 10 mm to średnica korpusu, a 38 mm to jego całkowita długość.

3. Czy produkt EATON C10G2 jest zamienny z wkładkami innych producentów?
Tak, pod warunkiem zachowania tych samych parametrów elektrycznych (2A, 500V, gG) oraz wymiarów fizycznych (10x38 mm), wkładka jest w pełni zamienna z produktami innych renomowanych marek.
